CD4072BPWG4参数规格_中文资料_数据手册PDF

CD4072BPWG4概述

CMOS 双路 4 输入或门 14-TSSOP -55 to 125

或门 IC 通道 - 14-TSSOP

得捷:
IC GATE OR 2CH 4-INP 14TSSOP

贸泽:
Logic Gates CMOS Dual 4-Input OR

艾睿:
OR Gate 2-Element 4-IN CMOS 14-Pin TSSOP Tube

Chip1Stop:
OR Gate 2-Element 4-IN CMOS 14-Pin TSSOP Tube

Verical:
OR Gate 2-Element 4-IN CMOS 14-Pin TSSOP Tube

德州仪器TI:
2-ch, 4-input, 3-V to 18-V OR gates

CD4072BPWG4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 2

位数 2

传送延迟时间 250 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

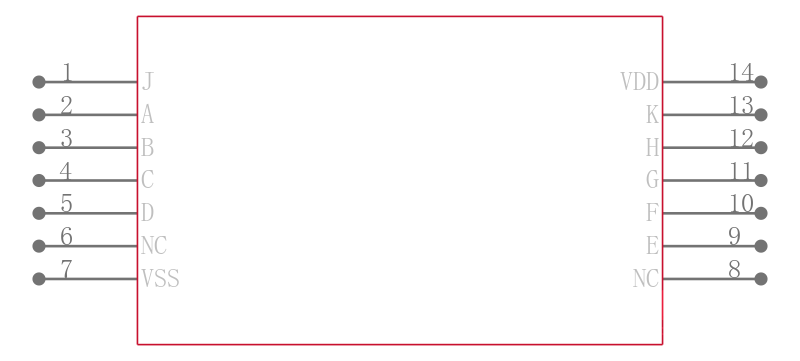

CD4072BPWG4引脚图与封装图

在线购买CD4072BPWG4

型号： CD4072BPWG4

制造商： TI 德州仪器

描述：CMOS 双路 4 输入或门 14-TSSOP -55 to 125

立即咨询

替代型号CD4072BPWG4

型号/品牌	代替类型	替代型号对比
CD4072BPWG4 TI 德州仪器	当前型号	当前型号
CD4072BPWR 德州仪器	完全替代	CD4072BPWG4和CD4072BPWR的区别
CD4072BPWRE4 德州仪器	完全替代	CD4072BPWG4和CD4072BPWRE4的区别
CD4072BPWRG4 德州仪器	完全替代	CD4072BPWG4和CD4072BPWRG4的区别
