CD4049UBDE4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

电路数 6

通道数 6

位数 6

传送延迟时间 150 ns

电压波节 5.00 V, 10.0 V, 15.0 V

输出电流驱动 -231 µA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD4049UBDE4引脚图与封装图

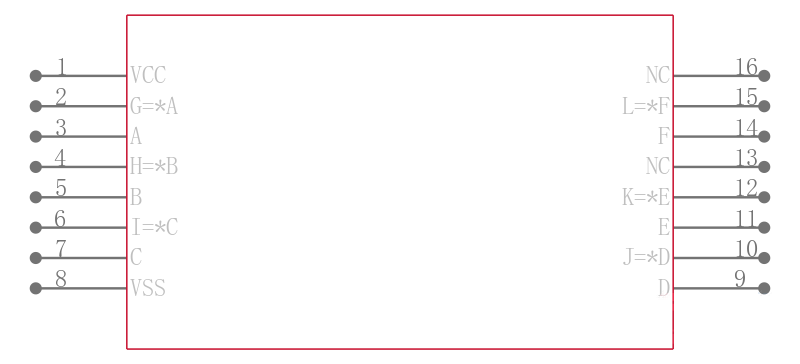

CD4049UBDE4引脚图

CD4049UBDE4封装图

CD4049UBDE4封装焊盘图

在线购买CD4049UBDE4

型号： CD4049UBDE4

制造商： TI 德州仪器

描述：CMOS六缓冲器/转换器 CMOS Hex Buffer/Converters
