CD4009UBMG4参数规格_中文资料_数据手册PDF

CD4009UBMG4概述

CMOS六缓冲器/转换器 CMOs Hex Buffers/Converters

Inverter IC 6 Channel 16-SOIC

得捷:
IC INVERTER 6CH 6-INP 16SOIC

艾睿:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube

安富利:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube

Chip1Stop:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube

Verical:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube

CD4009UBMG4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

电路数 6

通道数 6

位数 8

传送延迟时间 140 ns

电压波节 5.00 V, 10.0 V, 15.0 V

输出电流驱动 -400 µA

输入数 6

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

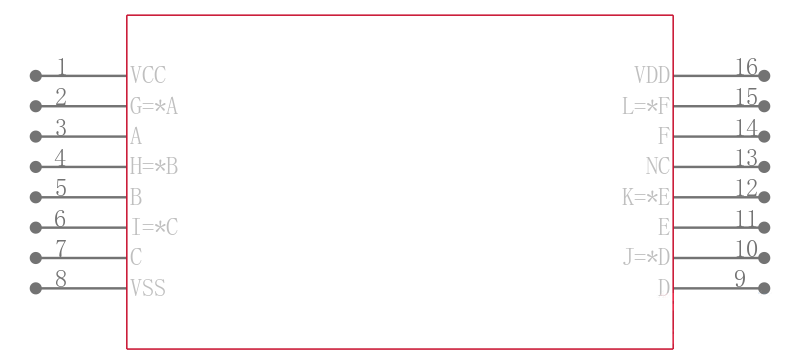

CD4009UBMG4引脚图与封装图

在线购买CD4009UBMG4

型号： CD4009UBMG4

制造商： TI 德州仪器

描述：CMOS六缓冲器/转换器 CMOs Hex Buffers/Converters

替代型号CD4009UBMG4
