CD74AC20M96G4参数规格_中文资料_数据手册PDF

CD74AC20M96G4概述

双路 4 输入与非门 14-SOIC -55 to 125

与非门 IC 2 通道 - 14-SOIC

得捷:
IC GATE NAND 2CH 4-INP 14SOIC

贸泽:
Logic Gates Dual 4-Input NAND Gates

艾睿:
NAND Gate 2-Element 4-IN CMOS 14-Pin SOIC T/R

Verical:
NAND Gate 2-Element 4-IN CMOS 14-Pin SOIC T/R

德州仪器TI:
2-ch, 4-input, 1.5-V to 5.5-V NAND gates

CD74AC20M96G4中文资料参数规格

技术参数

电源电压DC 1.50V ~ 5.50V

输出接口数 1

输出电流 24.0 mA

电路数 2

位数 2

传送延迟时间 139 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 1.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

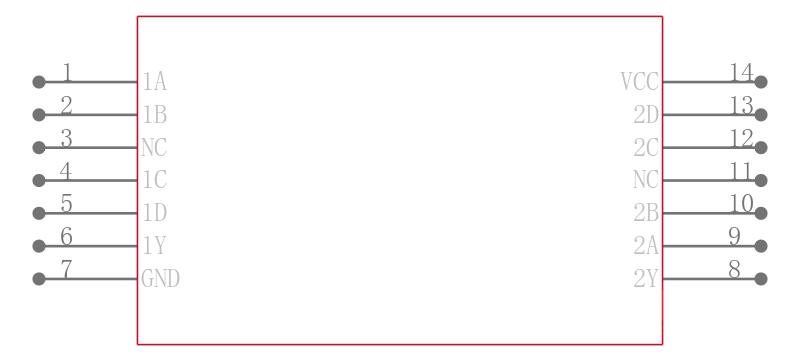

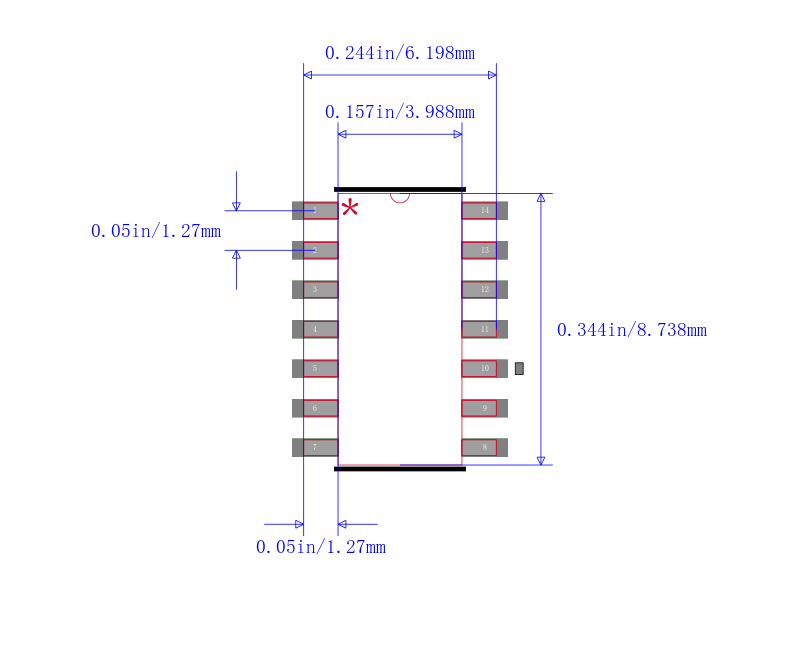

CD74AC20M96G4引脚图与封装图

在线购买CD74AC20M96G4

型号： CD74AC20M96G4

制造商： TI 德州仪器

描述：双路 4 输入与非门 14-SOIC -55 to 125

立即咨询

替代型号CD74AC20M96G4

型号/品牌	代替类型	替代型号对比
CD74AC20M96G4 TI 德州仪器	当前型号	当前型号
CD74AC20M 德州仪器	完全替代	CD74AC20M96G4和CD74AC20M的区别
CD74AC20ME4 德州仪器	完全替代	CD74AC20M96G4和CD74AC20ME4的区别
CD74AC20M96 德州仪器	类似代替	CD74AC20M96G4和CD74AC20M96的区别
