CD4093BMG4参数规格_中文资料_数据手册PDF

CD4093BMG4概述

CMOS 四路 2 输入与非施密特触发器 14-SOIC -55 to 125

与非门 IC 4 通道 - 14-SOIC

得捷:
IC GATE NAND 4CH 2-INP 14SOIC

立创商城:
CD4093BMG4

贸泽:
Logic Gates CMOS Quad 2-Input NAND Schmitt Triggrs

艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

Chip1Stop:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

德州仪器TI:
4-ch, 2-input, 3-V to 18-V NAND gates with Schmitt-Trigger inputs

CD4093BMG4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 4

位数 4

传送延迟时间 380 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

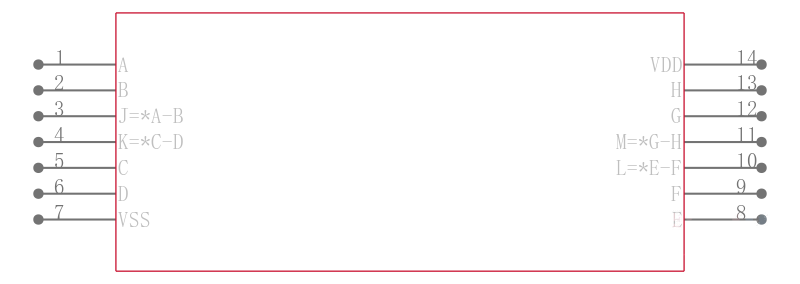

CD4093BMG4引脚图与封装图

在线购买CD4093BMG4

型号： CD4093BMG4

制造商： TI 德州仪器

描述：CMOS 四路 2 输入与非施密特触发器 14-SOIC -55 to 125

立即咨询

替代型号CD4093BMG4

型号/品牌	代替类型	替代型号对比
CD4093BMG4 TI 德州仪器	当前型号	当前型号
CD4093BM96 德州仪器	类似代替	CD4093BMG4和CD4093BM96的区别
CD4093BM 德州仪器	类似代替	CD4093BMG4和CD4093BM的区别
CD4093BMT 德州仪器	类似代替	CD4093BMG4和CD4093BMT的区别
