CD74HC32MG4参数规格_中文资料_数据手册PDF

CD74HC32MG4概述

高速CMOS逻辑四路2输入或门 High-Speed CMOS Logic Quad 2-Input OR Gate

OR Gate IC 4 Channel 14-SOIC

得捷:
IC GATE OR 4CH 2-INP 14SOIC

贸泽:
逻辑门 Hi Sp CMOS Log Quad 2-Input OR

艾睿:
OR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

安富利:
OR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

Verical:
OR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

德州仪器TI:
4-ch, 2-input, 2-V to 6-V OR gates

CD74HC32MG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 4

位数 4

传送延迟时间 135 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

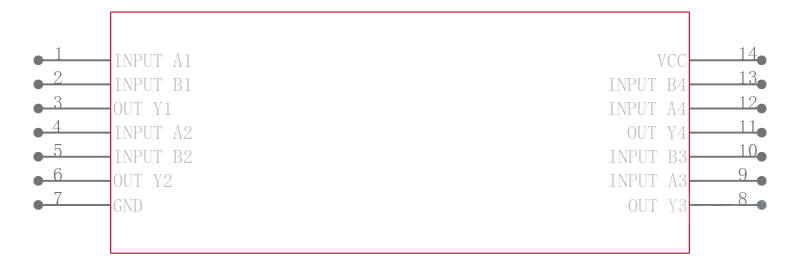

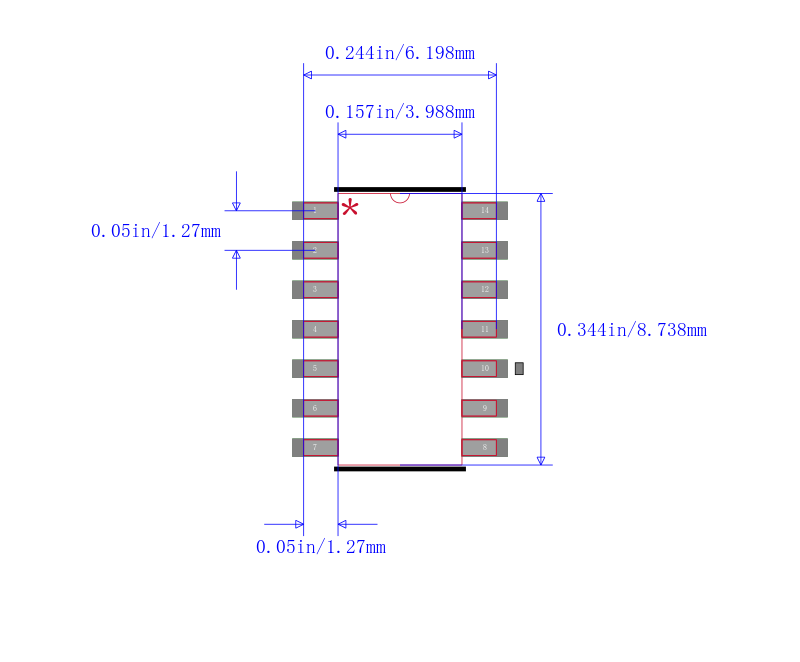

CD74HC32MG4引脚图与封装图

在线购买CD74HC32MG4

型号： CD74HC32MG4

制造商： TI 德州仪器

描述：高速CMOS逻辑四路2输入或门 High-Speed CMOS Logic Quad 2-Input OR Gate

立即咨询

替代型号CD74HC32MG4

型号/品牌	代替类型	替代型号对比
CD74HC32MG4 TI 德州仪器	当前型号	当前型号
SN74HC32DR 德州仪器	类似代替	CD74HC32MG4和SN74HC32DR的区别
SN74HC32PWR 德州仪器	类似代替	CD74HC32MG4和SN74HC32PWR的区别
SN74HC32N 德州仪器	类似代替	CD74HC32MG4和SN74HC32N的区别
