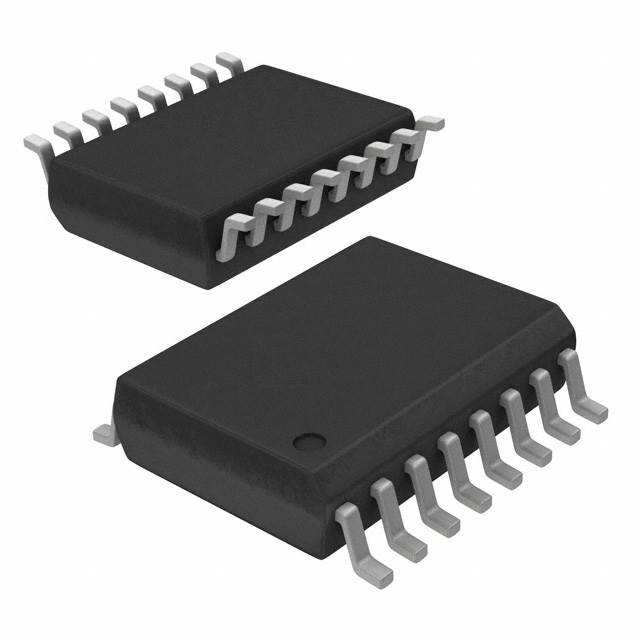

CD74HCT367M96图片4
CD74HCT367M96图片5
CD74HCT367M96图片6
CD74HCT367M96图片7
CD74HCT367M96图片8

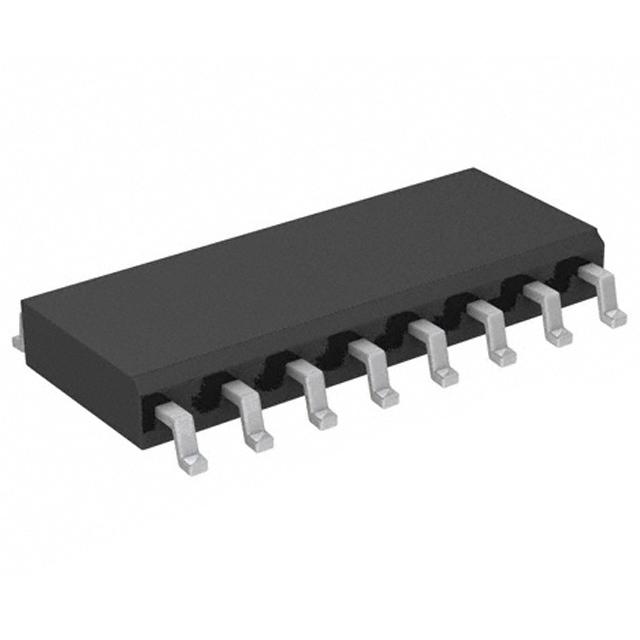

CD74HCT367M96图片9
CD74HCT367M96图片10

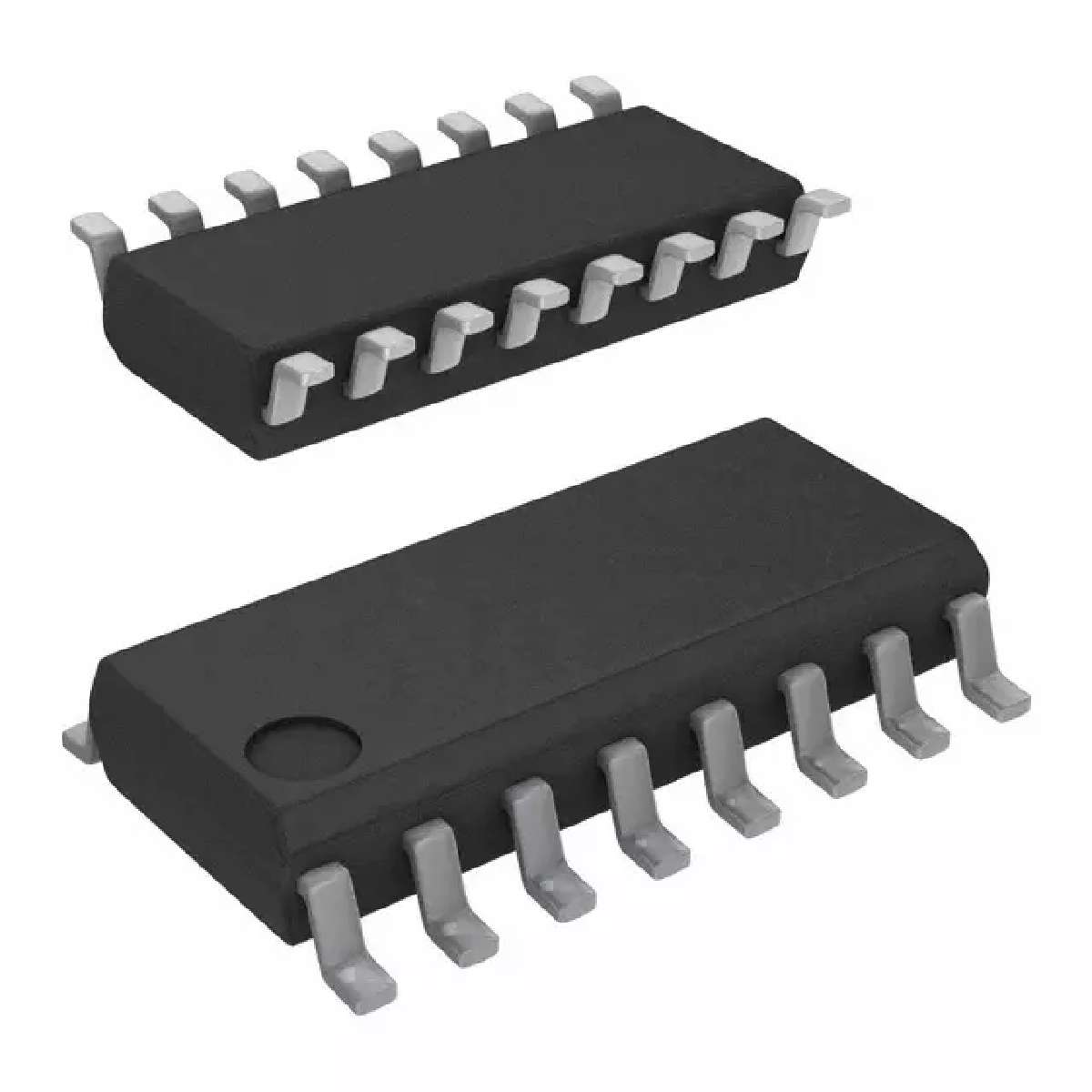

CD74HCT367M96图片11
CD74HCT367M96概述

高速CMOS逻辑六角缓冲器/线路驱动器,三态非反相和反相 High-Speed CMOS Logic Hex Buffer/Line Driver, Three-State Non-Inverting and Inverting

By driving the input to the transmission line this buffer and line driver by Texas Instruments will amplify any signal. With a 3-state output, this is power management at its best. This line driver has an operating temperature range of -55 °C to 125 °C. In order to guarantee safe delivery and allow for quick mounting of this component after delivery, it will be enclosed in tape and reel packaging during shipment. It has 6 channels per chip. This non-inverting device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.5 V, while its maximum is 5.5 V.

CD74HCT367M96中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 6

通道数 6

位数 6

传送延迟时间 29.0 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CD74HCT367M96引脚图与封装图
CD74HCT367M96引脚图
CD74HCT367M96封装图
CD74HCT367M96封装焊盘图
在线购买CD74HCT367M96
型号: CD74HCT367M96
制造商: TI 德州仪器
描述:高速CMOS逻辑六角缓冲器/线路驱动器,三态非反相和反相 High-Speed CMOS Logic Hex Buffer/Line Driver, Three-State Non-Inverting and Inverting
替代型号CD74HCT367M96
型号/品牌 代替类型 替代型号对比

CD74HCT367M96

TI 德州仪器

当前型号

当前型号

CD74HCT367E

德州仪器

完全替代

CD74HCT367M96和CD74HCT367E的区别

CD74HCT367M

德州仪器

完全替代

CD74HCT367M96和CD74HCT367M的区别

CD74HCT367MT

德州仪器

完全替代

CD74HCT367M96和CD74HCT367MT的区别
