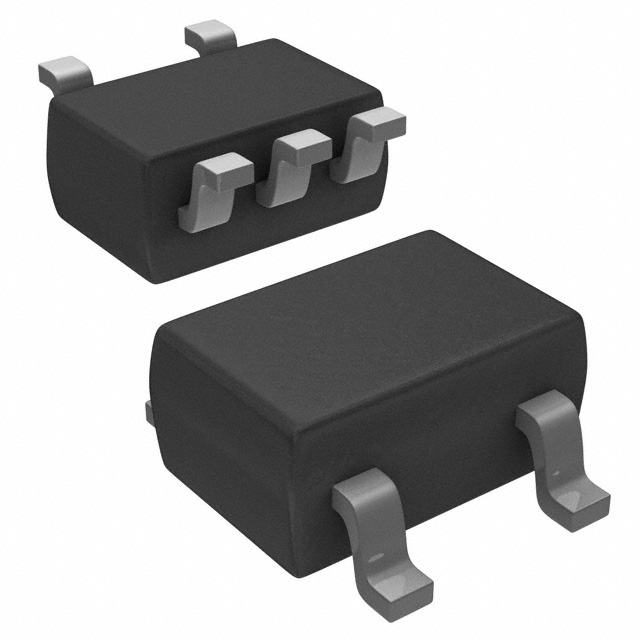

CLVC1G126IDCKREP图片1
CLVC1G126IDCKREP图片2
CLVC1G126IDCKREP图片3
CLVC1G126IDCKREP图片4
CLVC1G126IDCKREP图片5
CLVC1G126IDCKREP图片6
CLVC1G126IDCKREP图片7
CLVC1G126IDCKREP图片8
CLVC1G126IDCKREP图片9
CLVC1G126IDCKREP图片10
CLVC1G126IDCKREP图片11
CLVC1G126IDCKREP图片12
CLVC1G126IDCKREP图片13
CLVC1G126IDCKREP图片14
CLVC1G126IDCKREP图片15
CLVC1G126IDCKREP概述

具有三态输出单总线缓冲器门 SINGLE BUS BUFFER GATE WITH 3-STATE OUTPUT

This single bus buffer gate is designed for 1.65-V to 5.5-V VCC operation.

The SN74LVC1G126 is a single line driver with a 3-state output. The output is disabled when the output-enable OE input is low.

To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pulldown resistor; the minimum value of the resistor is determined by the current-sourcing capability of the driver.

This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.

CLVC1G126IDCKREP中文资料参数规格
技术参数

电源电压DC 1.65V min

位数 1

传送延迟时间 4.00 ns

电压波节 1.80 V, 2.50 V, 3.30 V, 5.00 V

逻辑门个数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

CLVC1G126IDCKREP引脚图与封装图
CLVC1G126IDCKREP引脚图
CLVC1G126IDCKREP封装图
CLVC1G126IDCKREP封装焊盘图
