CD74HCT541M96G4概述

高速CMOS逻辑八路缓冲器和线路驱动器,三态 High-Speed CMOS Logic Octal Buffer and Line Drivers, Three-State

Buffer, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-SOIC


得捷:
IC BUF NON-INVERT 5.5V 20SOIC


立创商城:
CD74HCT541M96G4


贸泽:
缓冲器和线路驱动器 Hi Sp CMOS Log Octal Non-Inverting


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOIC T/R


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOIC T/R


德州仪器TI:
8-ch, 4.5-V to 5.5-V buffers with TTL-compatible CMOS inputs and 3-state outputs


CD74HCT541M96G4中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 31.0 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD74HCT541M96G4引脚图与封装图

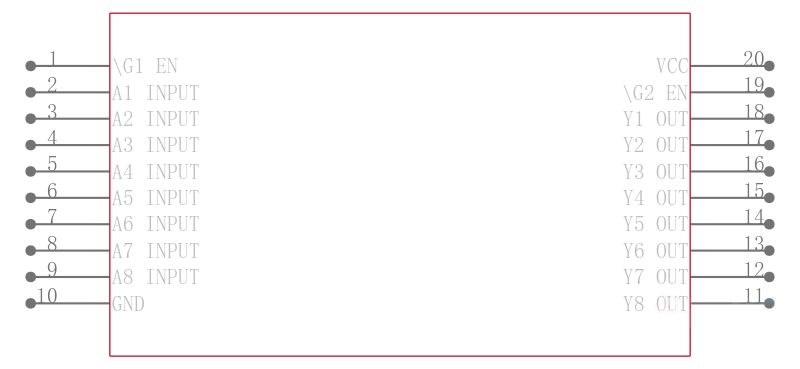

CD74HCT541M96G4引脚图
CD74HCT541M96G4封装图

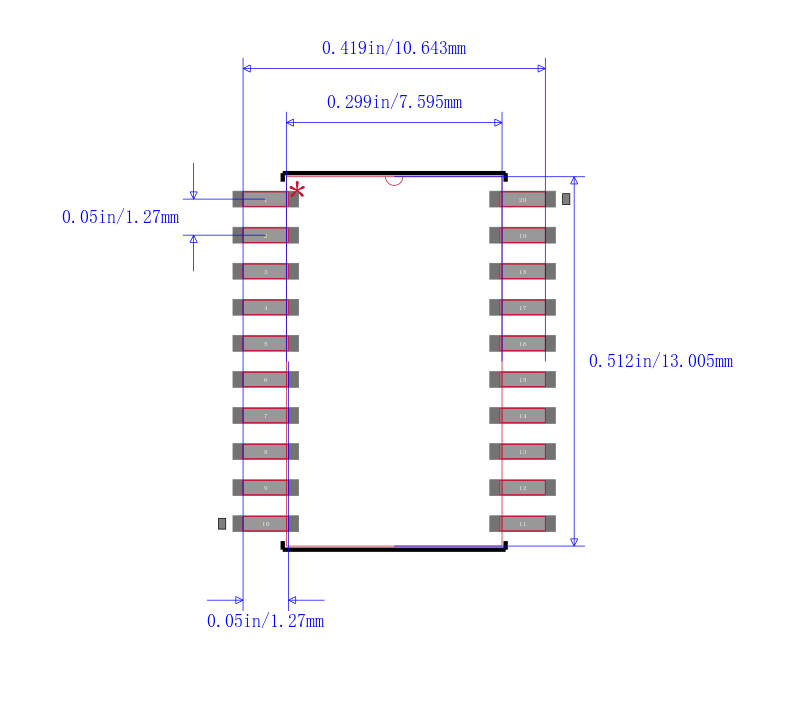

CD74HCT541M96G4封装焊盘图
在线购买CD74HCT541M96G4
型号: CD74HCT541M96G4
制造商: TI 德州仪器
描述:高速CMOS逻辑八路缓冲器和线路驱动器,三态 High-Speed CMOS Logic Octal Buffer and Line Drivers, Three-State
替代型号CD74HCT541M96G4
型号/品牌 代替类型 替代型号对比

CD74HCT541M96G4

TI 德州仪器

当前型号

当前型号

CD74HCT541M

德州仪器

完全替代

CD74HCT541M96G4和CD74HCT541M的区别

CD74HCT541M96

德州仪器

完全替代

CD74HCT541M96G4和CD74HCT541M96的区别

MC74HCT541ADWG

安森美

功能相似

CD74HCT541M96G4和MC74HCT541ADWG的区别
