CD74HCT540EE4

CD74HCT540EE4图片1
CD74HCT540EE4图片2
CD74HCT540EE4图片3
CD74HCT540EE4图片4
CD74HCT540EE4图片5
CD74HCT540EE4图片6
CD74HCT540EE4图片7
CD74HCT540EE4图片8
CD74HCT540EE4图片9
CD74HCT540EE4图片10
CD74HCT540EE4中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 19.0 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-20

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD74HCT540EE4引脚图与封装图

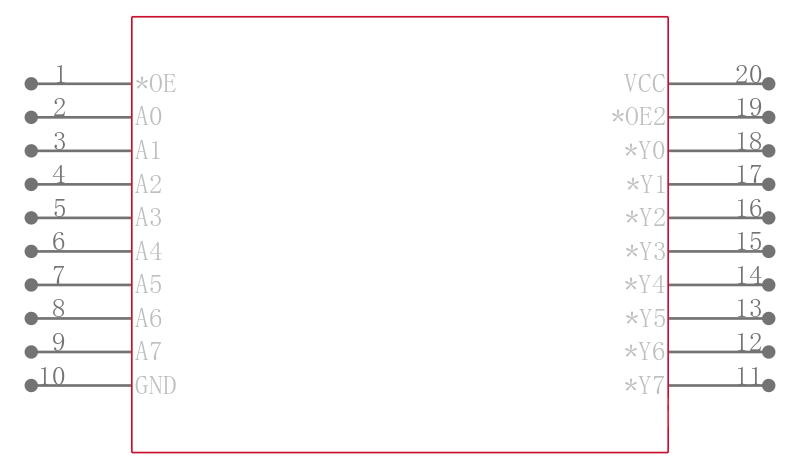

CD74HCT540EE4引脚图
CD74HCT540EE4封装图

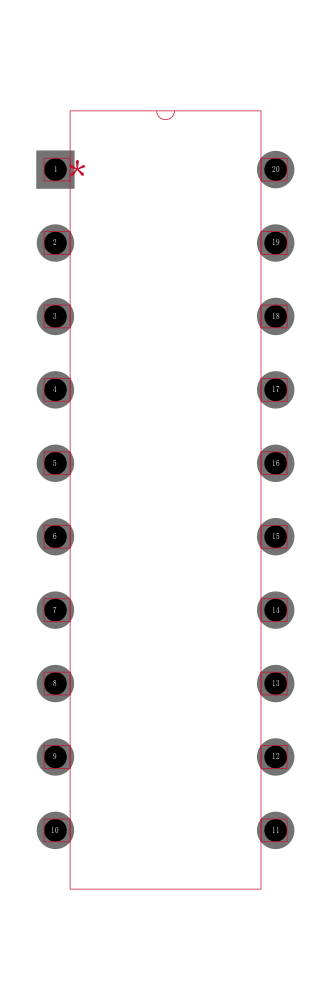

CD74HCT540EE4封装焊盘图
在线购买CD74HCT540EE4
型号: CD74HCT540EE4
制造商: TI 德州仪器
描述:高速CMOS逻辑八路缓冲器和线路驱动器,三态 High-Speed CMOS Logic Octal Buffer and Line Drivers, Three-State
替代型号CD74HCT540EE4
型号/品牌 代替类型 替代型号对比

CD74HCT540EE4

TI 德州仪器

当前型号

当前型号

CD74HCT540E

德州仪器

类似代替

CD74HCT540EE4和CD74HCT540E的区别

M74HCT540B1R

意法半导体

功能相似

CD74HCT540EE4和M74HCT540B1R的区别

74HCT540N

恩智浦

功能相似

CD74HCT540EE4和74HCT540N的区别
