CD4029BNSR参数规格_中文资料_数据手册PDF

CD4029BNSR概述

CMOS 可预置加/减计数器 16-SO -55 to 125

IC 二进制计数器，十进制个元件钻头正边沿 16-SO

得捷:
IC PRESET UP/DWN COUNTER 16SO

立创商城:
CD4029BNSR

德州仪器TI:
CMOS Presettable Up/Down Counter

艾睿:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin SOP T/R

安富利:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin SOP T/R

Chip1Stop:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin SOP T/R

Verical:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin SOP T/R

CD4029BNSR中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 4

时钟频率 11.0 MHz

位数 4

电压波节 5.00 V, 10.0 V, 15.0 V

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

高度 1.85 mm

封装 SOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

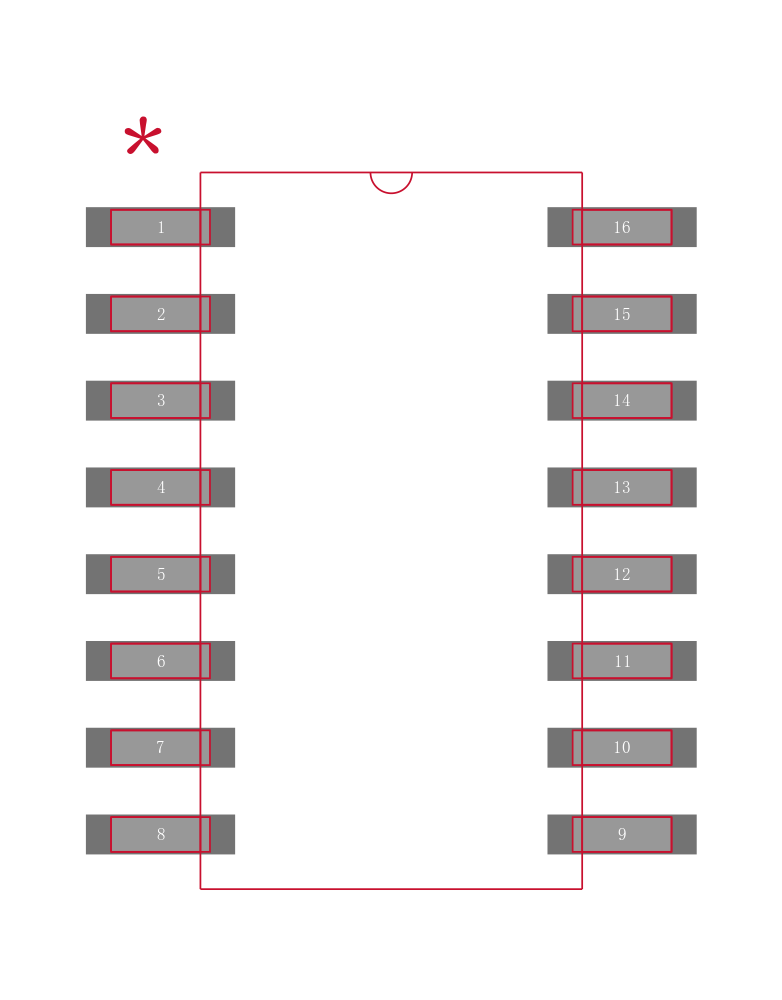

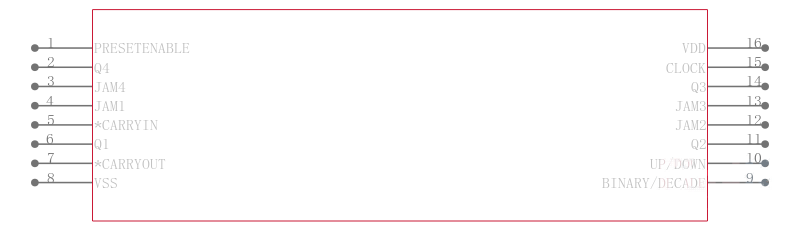

CD4029BNSR引脚图与封装图

在线购买CD4029BNSR

型号： CD4029BNSR

描述：CMOS 可预置加/减计数器 16-SO -55 to 125

替代型号CD4029BNSR
