TEXAS INSTRUMENTS CD4543BPW 逻辑芯片, BCD-七段锁存器/译码器/驱动器, 16TSSOP
Safety is important to allow for products to safely fail, implement this from Texas Instruments to decode multiplexed or non-binary data. This decoder has an operating temperature range of -55 °C to 125 °C. This device comes in tube packaging. This non-inverting device has a typical operating supply voltage of 3.3|5|9|12|15 V. Its minimum operating supply voltage of 3 V, while its maximum is 18 V.
电源电压DC 3.00V min
输出接口数 7
输出电流 6.80 mA
供电电流 40 nA

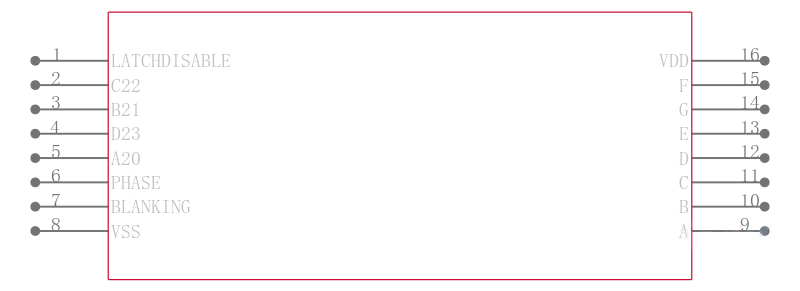

针脚数 16
位数 7
电压波节 5.00 V, 10.0 V, 15.0 V
带宽 8.00 MHz
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 16

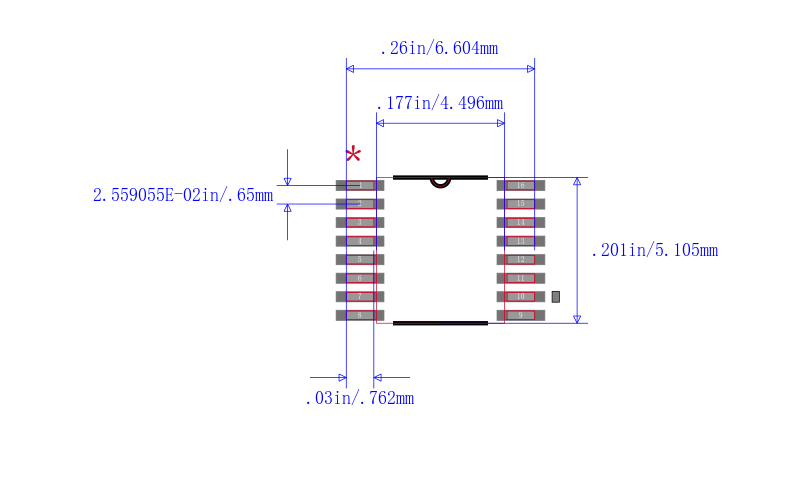

封装 TSSOP-16
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-16
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD4543BPW TI 德州仪器 | 当前型号 | 当前型号 |
CD4543BPWR 德州仪器 | 类似代替 | CD4543BPW和CD4543BPWR的区别 |
CD4543BE 德州仪器 | 功能相似 | CD4543BPW和CD4543BE的区别 |
