CD40175BPWRG4中文资料参数规格

技术参数

输出接口数 4

电路数 1

时钟频率 14 MHz

位数 4

电压波节 5.00 V, 10.0 V, 15.0 V

输入电容 5 pF

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD40175BPWRG4引脚图与封装图

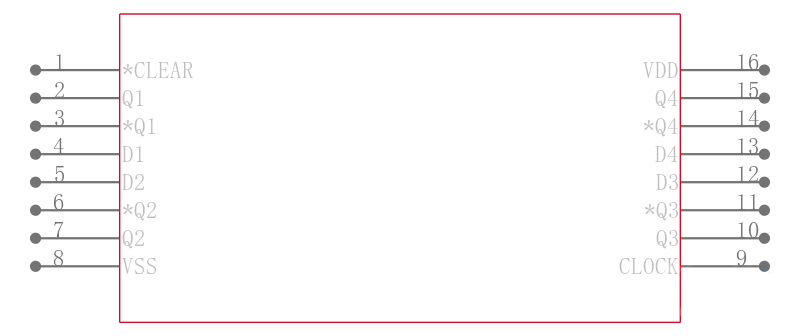

CD40175BPWRG4引脚图

CD40175BPWRG4封装图

CD40175BPWRG4封装焊盘图

在线购买CD40175BPWRG4

型号： CD40175BPWRG4

制造商： TI 德州仪器

描述：触发器 CMOS Quad D-Type Flip-Flop

替代型号CD40175BPWRG4

型号/品牌

代替类型

替代型号对比

CD40175BPWRG4

TI 德州仪器

当前型号

当前型号

CD40175BPWR

德州仪器

类似代替

CD40175BPWRG4和CD40175BPWR的区别
