CD74ACT74M概述

TEXAS INSTRUMENTS  CD74ACT74M  触发器, 设置和复位, 互补输出, 正沿, D, 9.5 ns, 85 MHz, 24 mA, SOIC, 14 引脚

The is a dual positive-edge-triggered D-type Flip-flop with set and reset. A low level at the preset PRE\\ or clear CLR\\ inputs sets or resets the outputs, regardless of the levels of the other inputs. When PRE\ and CLR\ are inactive high, data at the data D input meeting the setup time requirements is transferred to the outputs on the positive-going edge of the clock pulse. Clock triggering occurs at a voltage level and is not related directly to the rise time of the clock pulse. Following the hold-time interval, data at the D input can be changed without affecting the levels at the outputs.

.
Inputs are TTL-voltage compatible
.
Speed of Bipolar F, AS and S, with significantly reduced power consumption
.
Balanced propagation delays
.
±24mA Output drive current
.
SCR-Latchup-resistant CMOS process and circuit design
.
Green product and no Sb/Br
CD74ACT74M中文资料参数规格
技术参数

频率 85 MHz

数字逻辑电平 CMOS

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 24 mA

电路数 2

针脚数 14

时钟频率 85 MHz

位数 2

极性 Non-Inverting, Inverting

电压波节 5.00 V

逻辑门个数 2

输入电容 10 pF

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 国防, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

数据手册

CD74ACT74M引脚图与封装图

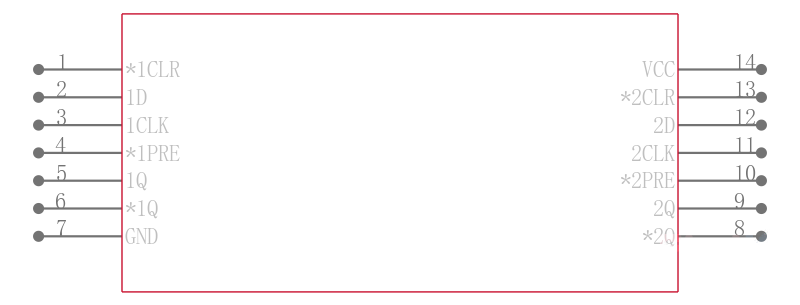

CD74ACT74M引脚图

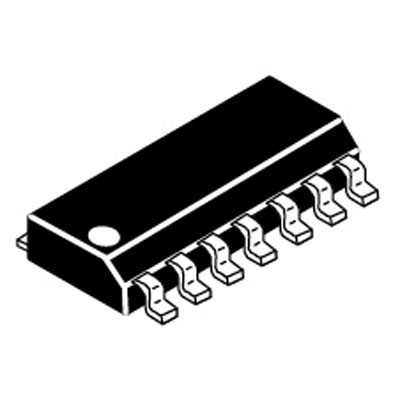

CD74ACT74M封装图
CD74ACT74M封装焊盘图
