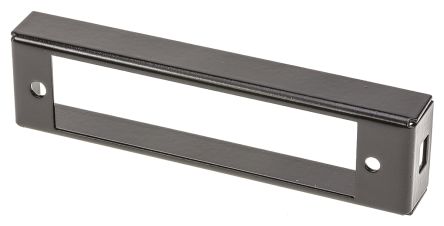

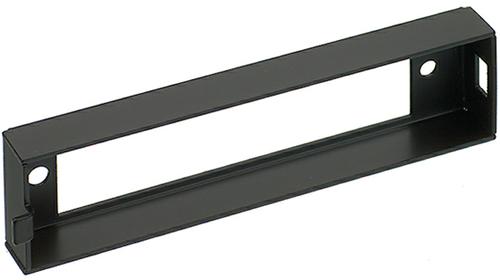

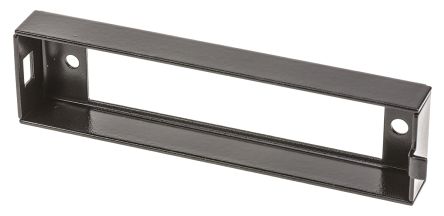

TE Connectivity C42334A 系列 带锁托盘 C42334A228C175, 使用于 DIN 41612 连接器
RP618、RP622 和 RP300 系列电缆外壳和带锁托盘
一系列插头外壳、锁定托盘、电缆连接以及其他可与 RP618/622 和 RP300 系列兼容的组件。带斜角入口的锁定托盘和插头外壳可提供金属型或塑料型。
外壳尺寸
---
大小 | a1 | a2 | a3 | b | 电缆 Ø 最大值
1 | 38 | 54.5 | 70 | 18.2 | 12
2 | 50 | 66.5 | 82 | 18.2 | 12
3 | 62 | 78.5 | 94 | 18.2 | 12
4 | 74 | 90.5 | 106 | 18.2 | 12
5 | 74 | 90.5 | 106 | 23.2 | 16
尺寸 a；公连接器 4.5mm，母连接器 3mm | | | | |
带锁托盘尺寸
---
大小 | a1 | a2 | b | c | D | e
1 | 53 | 48 | 18.1 | 38 | 31 | 13
2 | 65 | 60 | 18.1 | 50 | 43 | 13
3 | 89 | 84 | 18.1 | 74 | 67 | 13
5 | 89 | 84 | 23.1 | 74 | 67 | 18
**库存号**
|
**制造商部件号**
|
**型号尺寸**
|
**RP300**
|
**RP618**
|
**RP622**
---|---|---|---|---|---
256-8817
| C42334A228A441 | 1 | 21 | 10 | 8
256-8851
| C42334A228A445 | 5 | 72 | 39 | 30
**锁定托盘**
| | | | |
256-8867
| C42334A228C171 | 1 | 21 | 10 | 8
256-8889
| C42334A228C172 | 2 | 33 | - | 12
256-8902
| C42334A228C174 | 4 | 54 | 26 | 20
256-8918
| | 5 | 72 | 39 | 30
**电缆连接**
| | | | |
256-8946
| C42334A228A762 | 2 | - | 12 | 33
256-8952
| C42334A228A763 | 3 | 20 | 16 | 42
256-8968
| C42334A228A764 | 4 | 26 | 20 | 54
256-8974
| C42334A228A765 | 5 | 39 | 30 | 72
**塑料托盘**
| | | | |
256-9040
| C42334A228C165 | 5 | 39 | 30 | 72
**附件**
| | 物品 | 尺寸 mm | |
256-9056
| C42334A100C50 | 引脚 | 17 | 8 |
256-9062
| C42334A100C51 | 引脚 | 19.5 | 8 |
256-9084
| C42334A100C56 | 插座 | 19.5 | 8 |
256-9157
| C42334A100C45 | 电缆支持尺寸 5 | - | - |
256-9179
| C42334A303C12 | 编码元件 | - | - |
