MCP6024T-E/ST参数规格_中文资料_数据手册PDF

MCP6024T-E/ST概述

轨至轨输入/输出， 10 MHz的运算放大器 Rail-to-Rail Input/Output, 10 MHz Op Amps

General Purpose Amplifier 4 Circuit Rail-to-Rail 14-TSSOP

得捷:
IC OPAMP GP 10MHZ RRO 14TSSOP

立创商城:
MCP6024T-E/ST

艾睿:
OP Amp Quad GP R-R I/O 5.5V Automotive 14-Pin TSSOP T/R

Allied Electronics:
Quad 2.5V 10 MHz OP, E temp14 TSSOP 4.4mm T/R

安富利:
OP Amp Quad GP R-R I/O 5.5V 14-Pin TSSOP T/R

MCP6024T-E/ST中文资料参数规格

技术参数

电源电压DC 2.50V min

输出电流 ≤30 mA

供电电流 1 mA

电路数 4

通道数 4

输入补偿漂移 3.50 µV/K

转换速率 7.00 V/μs

增益频宽积 10 MHz

输入补偿电压 500 µV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

共模抑制比Min 70 dB

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

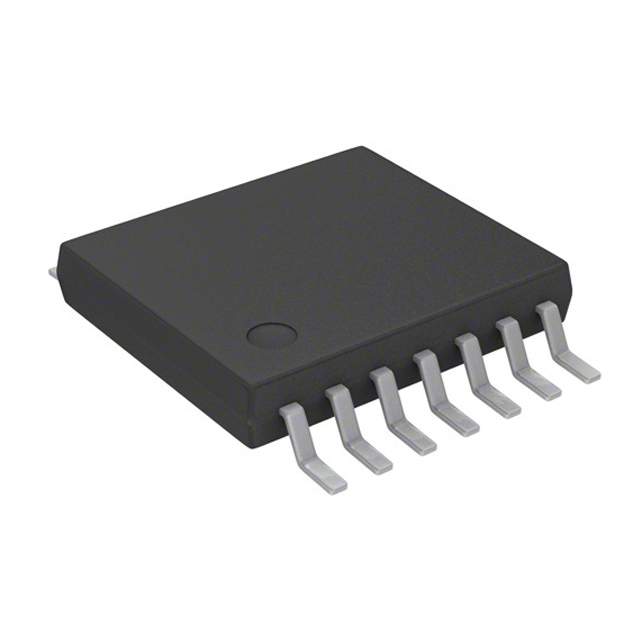

MCP6024T-E/ST引脚图与封装图

在线购买MCP6024T-E/ST

型号： MCP6024T-E/ST

描述：轨至轨输入/输出， 10 MHz的运算放大器 Rail-to-Rail Input/Output, 10 MHz Op Amps

替代型号MCP6024T-E/ST
