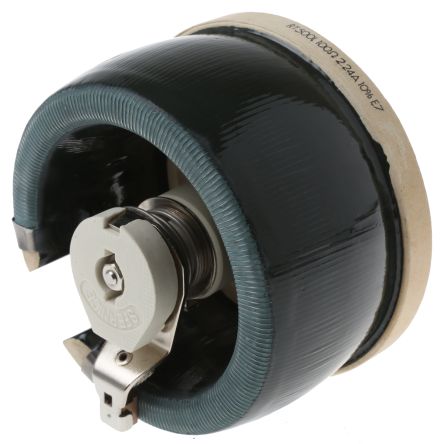

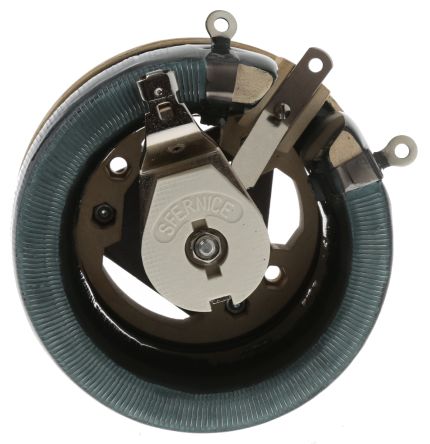

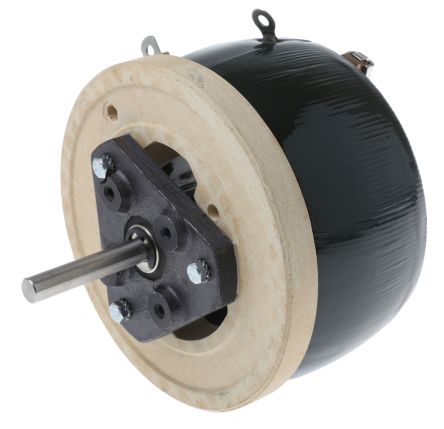

Vishay RT 系列 1转 100Ω 线绕可变电阻, 500W, 10%
RT 系列线绕可变 - 12 W 和 500 W
Vishay RT 系列线性线绕可变电阻设计用于专业和工业设备。特别是在设备需要瞬变、重复过载、冲击和振动的日常操作。用于这些可变电阻的建议附件包括控制按钮和显示屏。
### 特征与优势
搪瓷结构提供卓越的可靠性
线性线绕轨道
符合耗散等级的紧密结构
广泛的工作温度范围
设计用于大负荷应用，如重复过载、瞬变现象以及存在冲击和振动的情况
可变电阻随附安装硬件
1000 V 有效值介电强度，用于 25 W 型号
±10% 容差
| |- .
- *尺寸** | | | | |
---|---|---|---|---|---|---|---|---
- .
- *P** | **耐受** | **mm** | | | | |
**类型** | **25°C 时** | **电压** | **A** | **B** | **C** | **D** | **E** | **F**
RT12 | 12 W | 1000 V | 22.5 | 70° | 18 | 22 | 13 | 3
RT25 | 25 W | 1000 V | 38 | 60° | 28 | 22 | 12 | 6
RT55 | 55 W | 1000 V | 60 | 60° | 39 | 25 | 15 | 6
RT100 | 100 W | 1500 V | 85 | 60° | 56 | 25 | 18 | 6
RT230 | 230 W | 2000 V | 143 | 60° | 75 | | 50 | 10
RT500 | 500 W | 3500 V | 143 | 60° | 108 | | 50 | 10
线性变化原理 | | | | | | | |
**旋转角度：** | 300°± 5° | （290° ±15°，用于 RT 12） | | | | | |
**容差：** | ±10% | | | | | | |
**绝缘电阻： ** | 1 GΩ | | | | | | |
**附件** |
\- 按钮： 60JF RT230, RT500；41JF RT55, RT100；29JF RT25
\- 刻度盘： CG115；CG115/4T RT230, RT500；CG57 RT25；CG78 RT55, RT100 | | | | | | |
**工作温度范围** | –55 °C +320 °C | | | | | | |
**气候类别：** | 55/220/56，用于 RT25L 和 RT100L | | | | | | |
| 55/200/56，用于 RT55L、RT230L、RT500L 和 RT12 | | | | | | |
功率 | 表面直径 | 整体长度 | 传动轴直径 | 传动轴长度 | 安装 衬套直径 | 安装 衬套长度 | 重量
---|---|---|---|---|---|---|---
25W | 38 | 50 | 6 | 12- .
- | 10 | 9 | 80g
- .
- | 10 | 9 | 175g
- .
- | 10 | 9 | 400g
250W | 143 | 125 | 10 | 50 | - | - | 1300g
500W | 143 | 158 | 10 | 50 | - | - | 1900g
*传动轴长度不包括安装衬套。
电阻容差 | ±10%
---|---
绝缘电阻 | 500V 直流时 1000MΩ
介电强度 |
25W, 55W | 1000V 有效值
100W | 1500V 有效值
250W | 2000Vrms
500W | 3500V 有效值
机械旋转 | 300° ±5°
运转扭矩 |
25W | 1 → 10Ncm
55W | 2 → 15Ncm
100W | 4 → 20Ncm
250W, 500W | 10 → 50Ncm
工作温度 | -55°C → +320°C
### 注
安装表面必须接地。
