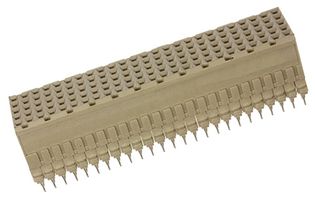

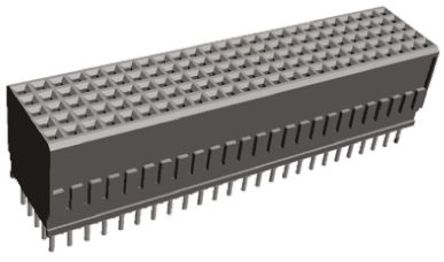

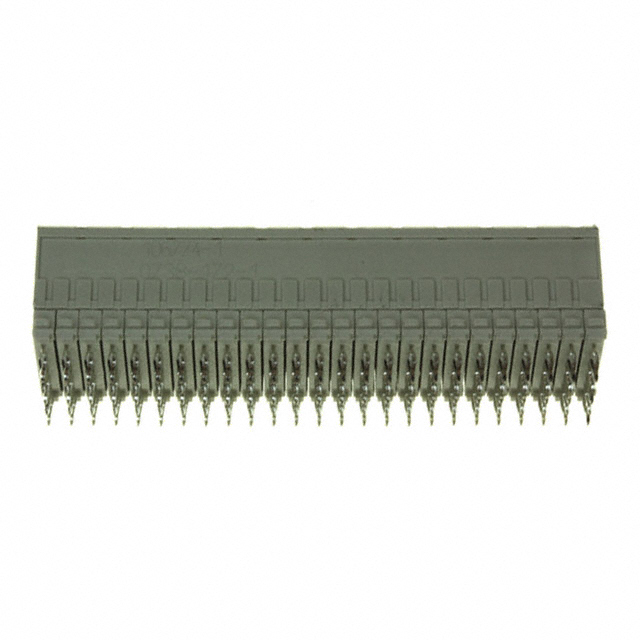

106774-1

AMP FROM TE CONNECTIVITY  106774-1  插座, HM型, 母, 125路

Z-PACK™ HM 2mm B 型背板

Z-PACK™ HM 2mm B 型背板直角和垂直安装管座和插座连接器，用于 2mm HM 接口，提供自由或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 指定配置，有关详细信息，请参见附加数据表。 这些 Z-PACK™ 硬公制 B 型背板连接器，具有 UL 94V-0 聚酯外壳，提供标准串扰。

附加数据表

---

**库存号** | **制造商部件号** | **说明** | **列数** | **排数** | **触点配置** | **CompactPCI 标识** | **安装样式** | **加载排数** | **屏蔽类型**

340-1024 | 5100141-1 | B 型 125 路垂直管座 | 25 | 5 | 信号 | 否 | 自由板 | E、D、C、A、B | 无

712-1378 | 188835-1 | B 型 154 路垂直管座 | 22 | 5 + 2 | 信号 | P2/P5 | 固定板，前部配接级别 1 | Z、F、E、D、C、A、B | 无

718-9188 | 5106014-1 | B 型 125 路直角管座 | 25 | 5 | 操作引脚柱，信号 | 否 | 自由板，前部配接级别 1 | - | 无

718-9223 | 352269-1 | B 型 95 路垂直插座 | 19 | 5 | 信号 | 否 | 自由板 | C、E、D、B、A | 无

718-9267 | 352171-1 | B 型 95 路直角插座 | 19 | 5 | 操作引脚柱，信号 | J3 | 自由板 | A、B、E、D、C | 接地回路屏蔽，上

719-6672 | 100669-1 | B 型 175 路垂直管座 | 25 | 5 + 2 | 操作引脚柱，信号 | 否 | 固定板，前部配接级别 1 | B、Z、F、E、D、C、A | 接地回路屏蔽

739-0969 | 100141-1 | B 型 125 路垂直管座 | 25 | 5 | 操作引脚柱，信号 | 否 | 固定板，前部配接级别 1 | B、A、C、E、D | 无

739-0990 | 5352268-1 | B 型 110 路垂直插座 | 22 | 5 | 信号 | 否 | 自由板 | B、E、D、C、A | 无

739-0993 | 100145-1 | B 型 125 路直角插座 | 25 | 5 | 操作引脚柱，信号 | 否 | 自由板，AMP 标准选件 1 | B、A、C、E、D | 无

739-0997 | | B 型 125 路垂直插座 | 25 | 5 | 信号 | 否 | 固定板、自由板 | - | 无

782-5140 | 5120637-1 | B 型 144 路直角插座 | 12 | 12 | 信号 | 否 | 固定板，前部配接级别 1 | 满载 | 无

782-5241 | 352131-1 | B 型 110 路直角管座 | 22 | 5 | 操作引脚柱，信号 | 否 | 自由板，前部配接级别 1 | - | 无

793-6971 | 5352406-1 | B 型 95 路直角管座 | 19 | 5 | 操作引脚柱，信号 | 否 | 自由板 | - | 无

864-3425 | 352033-1 | B 型 133 路垂直管座 | 19 | 5 + 2 | 信号 | P3 | 固定板 | Z、F、E、C、B、A、D | 无

864-3879 | 5100669-1 | B 型 175 路垂直管座 | 25 | 5 + 2 | 操作引脚柱，信号 | 否 | 固定板，前部配接级别 1 | Z、F、E、A、B、C、D | 接地回路屏蔽

864-3891 | 5352033-1 | B 型 133 路垂直管座 | 19 | 5 + 2 | 信号 | P3 | 固定板 | A、Z、F、E、D、C、B | 无
