1-1393243-4

1-1393243-4图片1
1-1393243-4图片2
1-1393243-4图片3
1-1393243-4图片4
1-1393243-4概述

Electromechanical Relay 110VDC 28.8KΩ 15A DPDT 29mm 12.7mm 15.7mm THT Power Relay

RTE24110

Product Highlights

RT2 Series

Contact Arrangement = 2 Form C, DPDT, 2 C/O

Contact Current Rating = 8 Amps.

Monostable Coil Magnetic System

Without Coil Suppression Diode


立创商城:
1-1393243-4


艾睿:
Power Relay 110VDC 8A DPDT29x12.7x15.7mm THT


Verical:
Electromechanical Relay 110VDC 28.8KOhm 15A DPDT 29mm 12.7mm 15.7mm THT Power Relay


MASTER:
RTE24110


Powell:
Reinforced PCB Relays up to 16A


Online Components:
RTE24110


Electro Sonic:
RTE24110


1-1393243-4中文资料参数规格
技术参数

额定电压AC 400 V

触点额定电流 15 A

线圈电流 3.82 mA

线圈电阻 28.8 KΩ

额定电流Max 15 A

线圈电压DC 110 V

额定功率Max 2 kVA

开关电流Max 8 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压AC Max 400 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP

外形尺寸

高度 15.7 mm

封装 DIP

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490080

数据手册

1-1393243-4引脚图与封装图

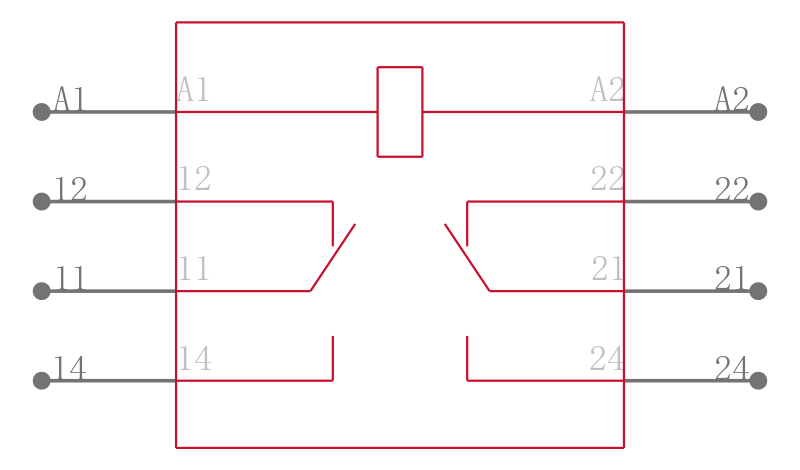

1-1393243-4引脚图

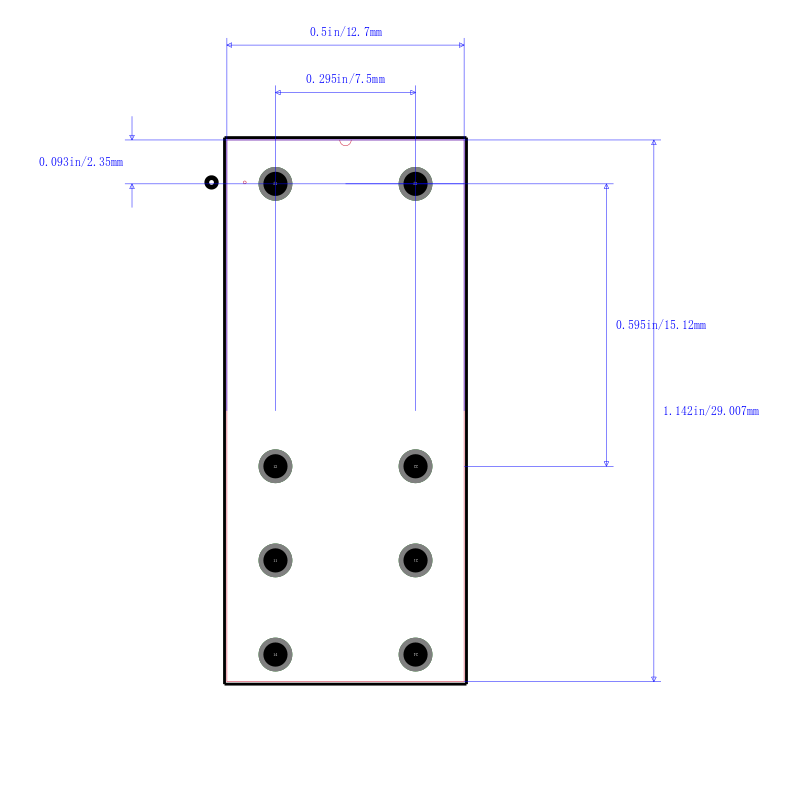

1-1393243-4封装图

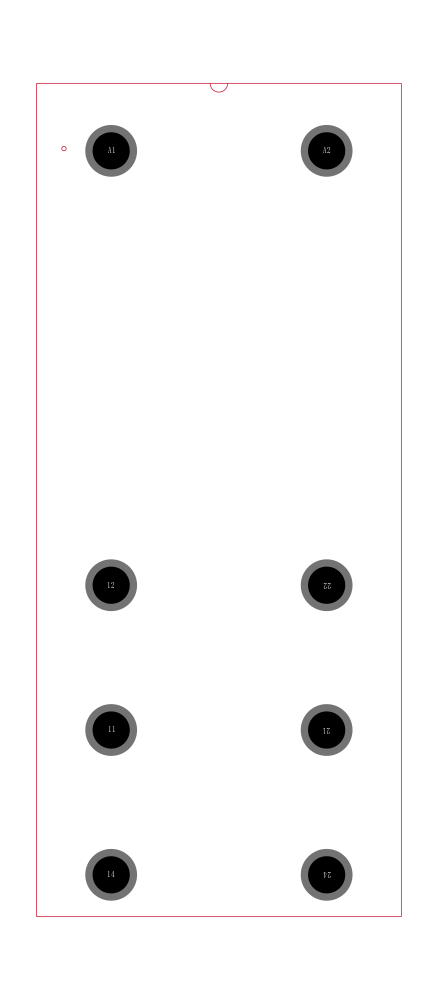

1-1393243-4封装焊盘图
在线购买1-1393243-4
型号: 1-1393243-4
描述:Electromechanical Relay 110VDC 28.8KΩ 15A DPDT 29mm 12.7mm 15.7mm THT Power Relay
