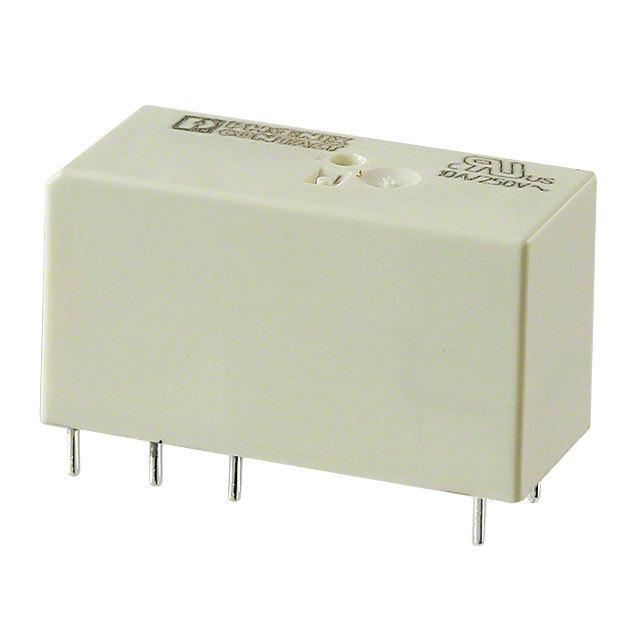

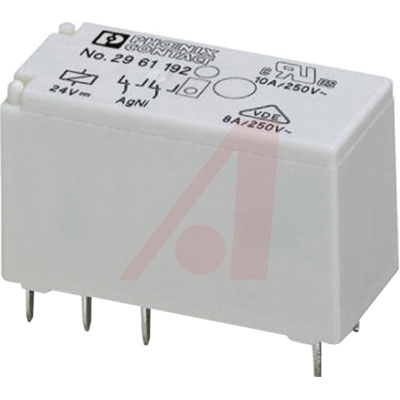

PHOENIX CONTACT  2961192  通用继电器, REL-MR系列, 功率, 无锁定, DPDT, 24 VDC, 8 A

接口继电器，系列 PR1、2 x 8 A 和 16 A

### 微型

带一个转换触 16 A 或两个开关触点 2 x 8 A

插入

交流和直流线圈电压

性能和金触点设计（金）

### 继电器插座

16 mm 窄型插座系列

用于继电器，带一个或两个触点

螺钉连接器

DIN 导轨组件

类型 PR1-BSC2 / 2 x 21：2 / 2 层设计

类型 PR1-BSC3 / 2 x 21：1 / 3 层设计

**微型功率继电器** |   |

---|---|---

**类型** | **REL-MR...21HC** | **REL-MR...21HC AU**

触点型号： | 1 转换开关，单触点 |

触点材料： | 银镍 | 银镍 + 5μ 金

最大切换电压： | 250 V 交流/直流 |

限制连续电流： | 16 A |

最大输入电流： | 30 A / 300 ms |

**一般数据** |   |

测试电压： |   |

\- 线圈/触点： | 5 kV; 50 Hz; 1 min |

额定工作电流类型： | 100% ED |

机械寿命： | 3 x 107 切换循环 |

环境温度范围： | -40 °C → +85 °C |

**类型** | **REL-MR...21-21** | **REL-MR...21-21 AU**

触点型号： | 2 转换开关，单触点 |

触点材料： | 银镍 | 银镍 + 5μ 金

最大切换电压： | 250 V 交流/直流 |

限制连续电流： | 16 A |

最大输入电流： | 15 A / 300 ms |

**一般数据** |   |

测试电压： |   |

\- 线圈/触点： | 5 kV; 50 Hz; 1 min |

\- 触点/触点： | 2.5 kV; 50 Hz; 1 min |

额定工作电流类型： | 100% ED |

机械寿命： | 3 x 107 切换循环 |

环境温度范围： | -40 °C → +85 °C |

**继电器插座** |   |

---|---|---

类型 | PR1-BSC2 / 2 x 21 | PR1-BSC3 / 2 x 21

标称 电压： | 300 V 交流/直流 |

标称 电流： | 12 A |

连接截面： | 2 x 2.5 mm |

尺寸 WxHxD |   |

\- 带固定支架 EL1-P16： | 16 x 63 x 75 mm | 16 x 71 x 78.5 mm

\- 带固定支架 EL1-P25： | 16 x 71 x 75 mm | 16 x 79 x 78.5 mm

环境温度： | -25 °C → +85 °C |

制造商部件号对照参考

---

库存号 | 制造商

部件号 | 库存号 | 制造商

部件号

507-9988 | 2961309 | 507-9944 | 2961435

507-9972 | 2961312 | 508-0102 | 2961451

508-0017 | 2961406 | 508-0562 | 2961299

507-9966 | 2961422 | 507-9938 | 2961215

508-0461 | 2961532 | 508-0477 | 2961464

508-0146 | 2961545 | 508-0360 | 2961480

508-0382 | 2961503 | 508-0483 | 2833518

508-0398 | 2961529 | 508-0499 | 2833521

508-0001 | 2961257 | 508-0281 | 2833547

508-0023 | | 508-0297 | 2833550

### 认可

  DIN VDE 0435, DIN VDE 0160, DIN VDE 0631, DIN VDE 0110

### 标准

  IEC 60255, EN 50178, EN 60730, IEC 60664
