CD74HC595NSRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 9

电路数 1

位数 8

传送延迟时间 32.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

宽度 5.3 mm

封装 SOP-16

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD74HC595NSRG4引脚图与封装图

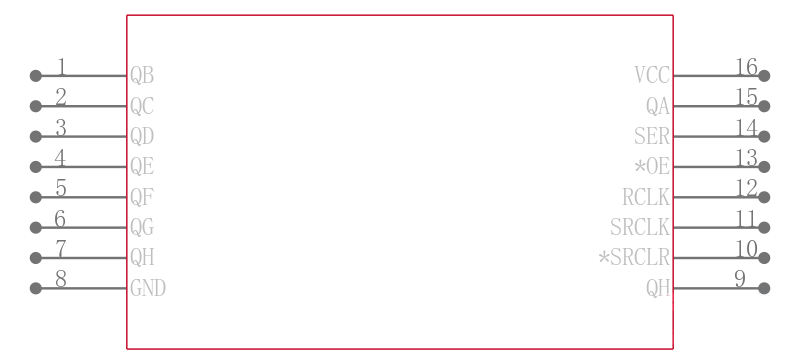

CD74HC595NSRG4引脚图

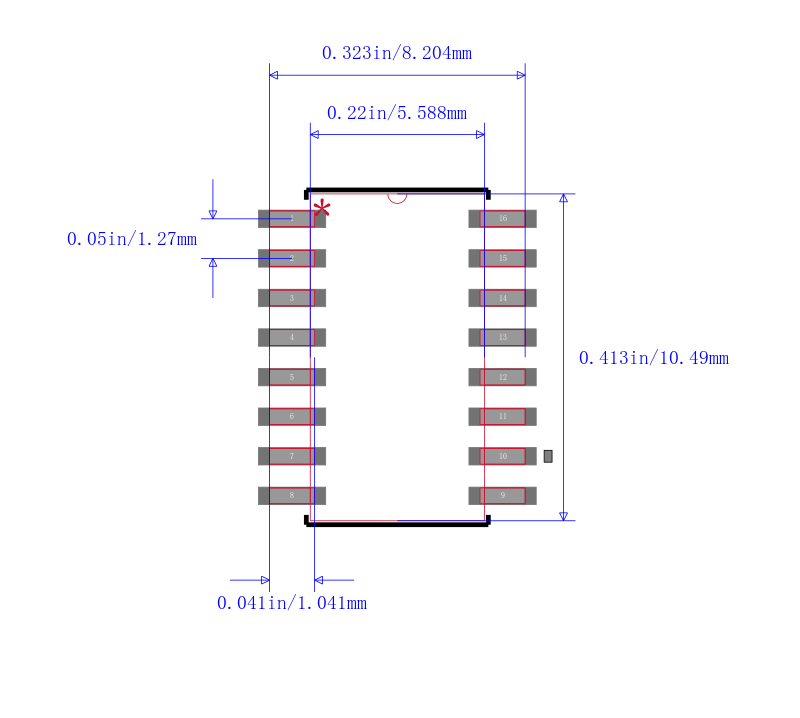

CD74HC595NSRG4封装图

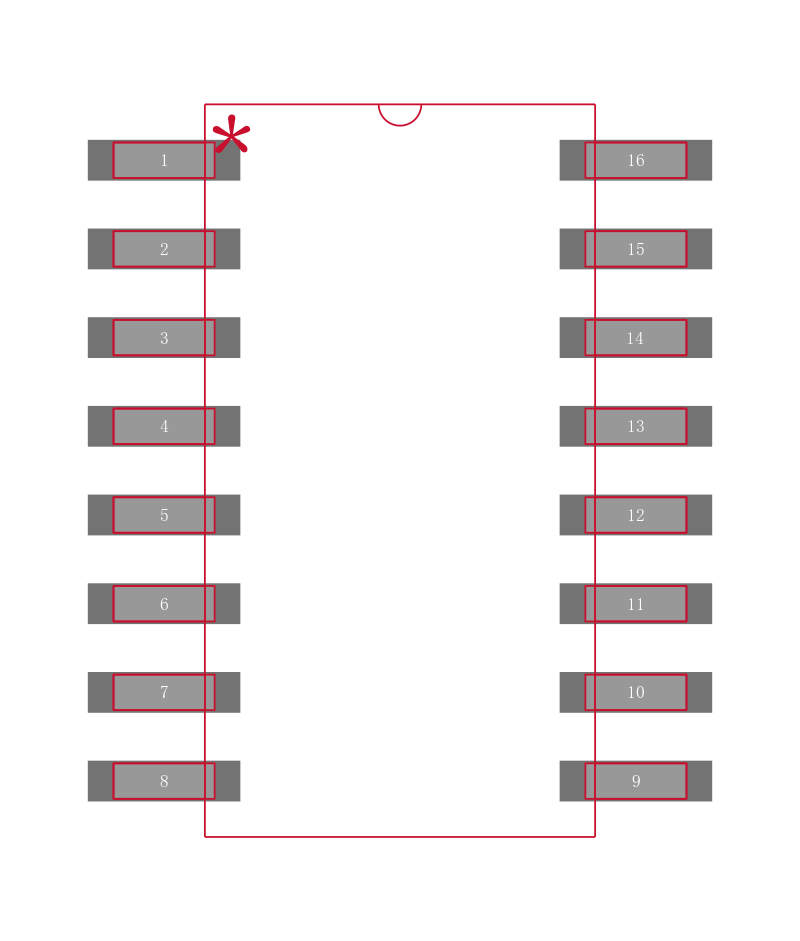

CD74HC595NSRG4封装焊盘图

在线购买CD74HC595NSRG4

型号： CD74HC595NSRG4

制造商： TI 德州仪器

描述：计数器移位寄存器 8B Shift Registers

替代型号CD74HC595NSRG4

型号/品牌	代替类型	替代型号对比
CD74HC595NSRG4 TI 德州仪器	当前型号	当前型号
CD74HC595NSR 德州仪器	完全替代	CD74HC595NSRG4和CD74HC595NSR的区别
CD74HC595NSRE4 德州仪器	完全替代	CD74HC595NSRG4和CD74HC595NSRE4的区别
SN74HC595NSR 德州仪器	类似代替	CD74HC595NSRG4和SN74HC595NSR的区别
