DF1BZ-16P-2.5DS概述

2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection Product Compliant with UL/CSA Standard

针座通孔，直角 16 位置 0.098"（2.50mm）

得捷:
CONN HEADER R/A 16POS 2.5MM

安富利:
Conn Shrouded Header HDR 16 POS 2.5mm Solder RA Thru-Hole Bag

Chip1Stop:
Conn Shrouded Header HDR 16 POS 2.5mm Solder RA Thru-Hole Bag

DF1BZ-16P-2.5DS中文资料参数规格

技术参数

触点数 16

极性 Male

触点电镀 Tin

绝缘电阻 >1000MΩ @500VDC

排数 1

针脚数 16

接触电阻 <30mΩ @100mA

封装参数

安装方式 Through Hole

引脚间距 2.50 mm

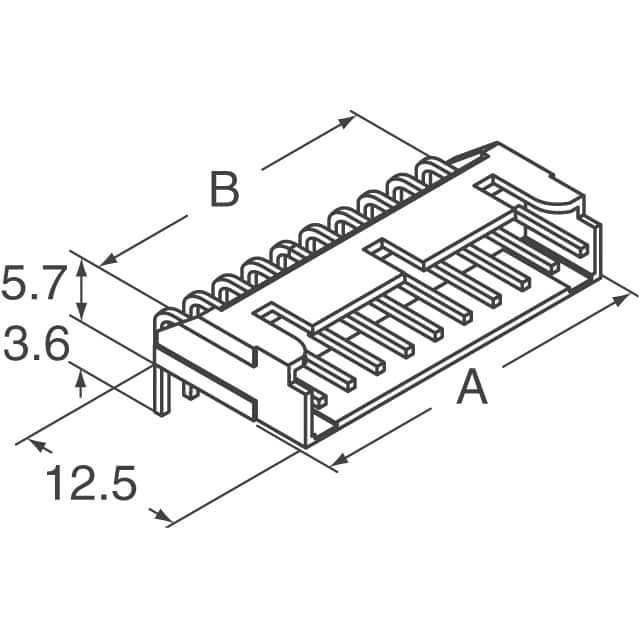

外形尺寸

长度 42.5 mm

宽度 12.5 mm

高度 5.7 mm

引脚间距 2.50 mm

物理参数

外壳颜色 White

颜色 White

触点材质 Brass

工作温度 -35℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

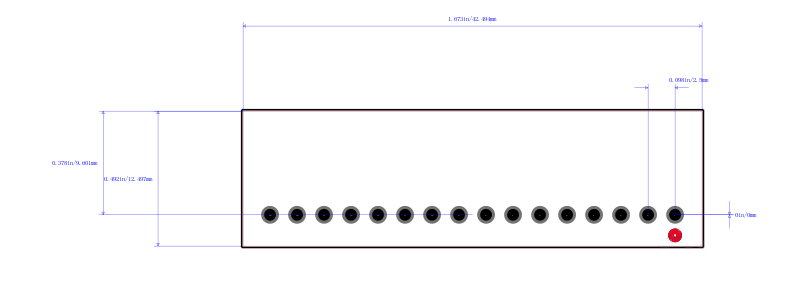

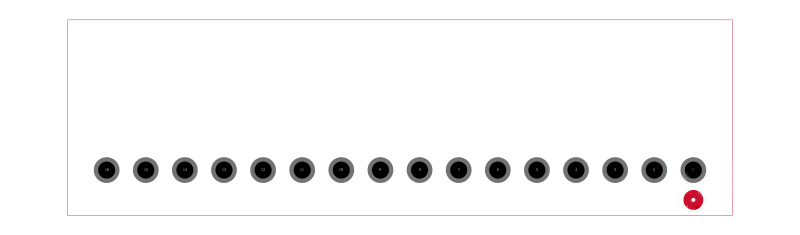

DF1BZ-16P-2.5DS引脚图与封装图

在线购买DF1BZ-16P-2.5DS

型号： DF1BZ-16P-2.5DS

制造商： Hirose Electric 广濑

描述：2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection Product Compliant with UL/CSA Standard
