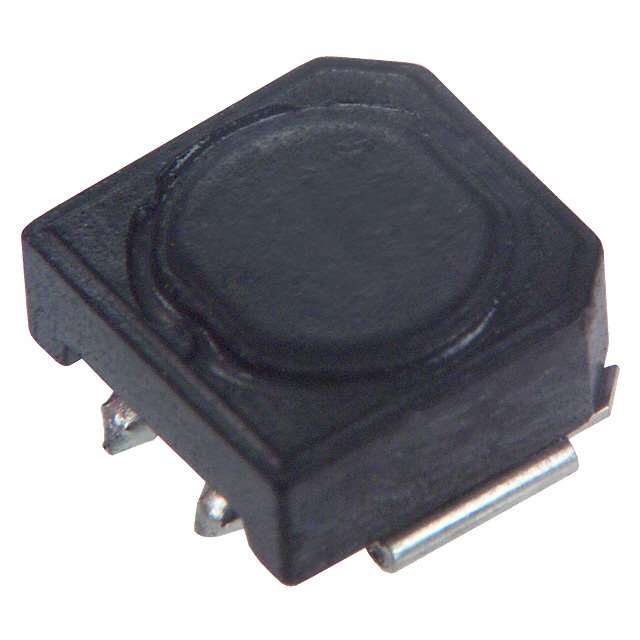

ELL-6SH8R2M概述

Power Choke Shielded Wirewound 8.2uH 20% 100kHz 1.4A 61mOhm DCR T/R

8.2 µH 屏蔽绕线器 1.4 A 61 毫欧非标准

得捷:
FIXED IND 8.2UH 1.4A 61 MOHM SMD

艾睿:
Power Choke Shielded Wirewound 8.2uH 20% 100KHz 1.4A 61mOhm DCR T/R

Newark:
# PANASONIC ELECTRONIC COMPONENTS ELL-6SH8R2M Surface Mount Power Inductor, ELL-6SH Series, 8.2 µH, 1.4 A, 1.4 A, Shielded, 0.061 ohm

Electro Sonic:
Power Choke Shielded Wirewound 8.2uH 20% 100KHz 1.4A 0.061Ohm DCR T/R

ELL-6SH8R2M中文资料参数规格

技术参数

额定电流 1.4 A

容差 ±20 %

电感 8.2 µH

电阻 61.0 mΩ

阻值偏差 ±20 %

屏蔽 Yes

电感公差 ±20 %

测试频率 100 kHz

电阻DC） 61 mΩ

电阻DC Max 0.061 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 Nonstandard

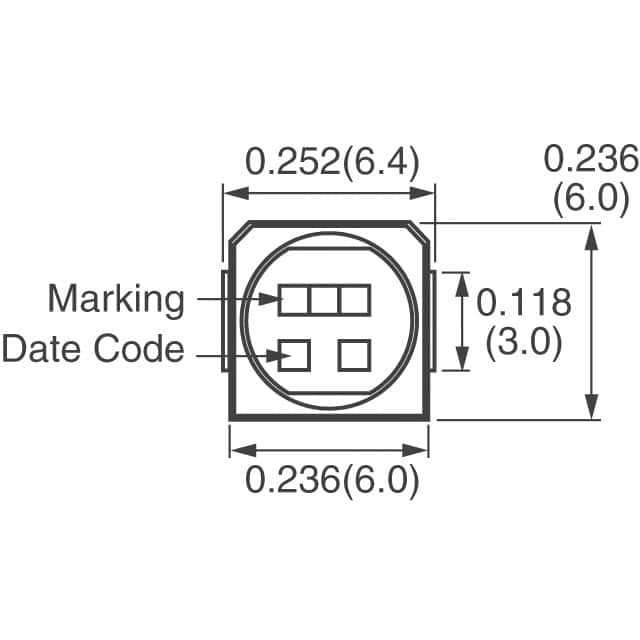

外形尺寸

长度 6.4 mm

宽度 6 mm

高度 3.3 mm

封装 Nonstandard

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC
