EEEHD1HR47R

HD 系列Panasonic HD 系列 V 型电解电容器在 +105°C 条件下的耐受性可达 5000 小时。 6.3 V 与 35 V 之间的部件号，后缀为“A”，可耐受较高无铅回流温度。符合 AEC-Q200 规格（可能略有偏差） 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic HD 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于反相器、电动机驱动器、电源、测量仪器、HEMS、BEMS 和 FEM 中的工业基础设施。 其他合适的应用包括 ICT 应用，如基站、非接触式充电、PC 和数据中心。 HD 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括医疗设备、OA 设备、电动工具、照明和电源管理、汽车应用中的信息娱乐、舒适性附件和安全。 电容容差 % | 20 ---|--- 温度范围 °C | -55 至 +105 泄漏电流 μA | 0.01CV 105°C 条件下预期寿命（小时） | 1000 尺寸 mm --- 外壳代码 | A | B 最大值 | I | P | W B | 4.3 | 5.5 | 1.8 | 1 | 0.35 ±0.2 C | 5.3 | 6.5 | 2.2 | 1.5 | 0.35 ±0.2 D | 6.6 | 7.8 | 2.6 | 1.8 | 0.35 ±0.2 E | 8.3 | 9.5 | 3.4 | 2.2 | 0.35 ±0.2 F | 8.3 | 10 | 3.4 | 3.1 | 0.7 ±0.2 G | 10.3 | 12 | 3.5 | 4.6 | 0.7 ±0.2 ### 表面安装 105°C 系列

HD 系列

HD 系列 V 型电解器在 +105°C 条件下的耐受性可达 5000 小时。 6.3 V 与 35 V 之间的部件号，后缀为“A”，可耐受较高无铅回流温度。

符合 AEC-Q200 规格（可能略有偏差）

高波纹电流

高可靠性

低阻抗

长寿命

表面安装

### 应用

Panasonic HD 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于反相器、电动机驱动器、电源、测量仪器、HEMS、BEMS 和 FEM 中的工业基础设施。 其他合适的应用包括 ICT 应用，如基站、非接触式充电、PC 和数据中心。 HD 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括医疗设备、OA 设备、电动工具、照明和电源管理、汽车应用中的信息娱乐、舒适性附件和安全。

电容容差 % | 20

---|---

温度范围 °C | -55 至 +105

泄漏电流 μA | 0.01CV

105°C 条件下预期寿命（小时） | 1000

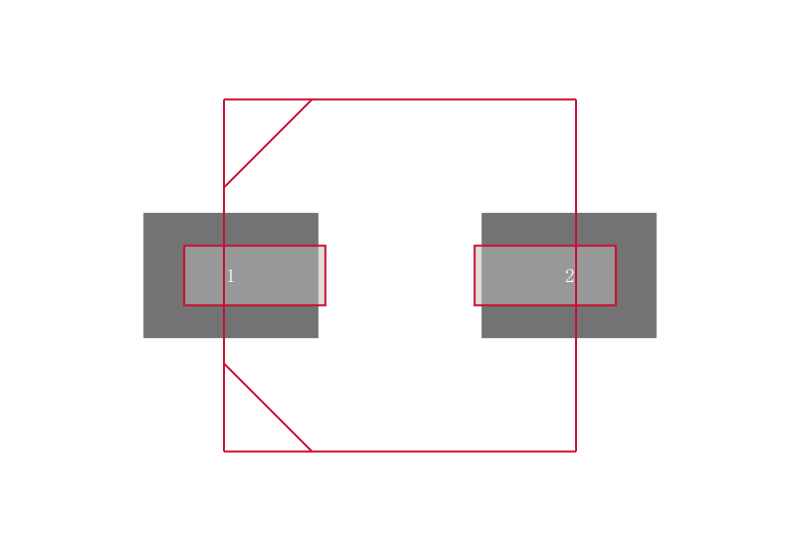

尺寸 mm

---

外壳代码 | A | B 最大值 | I | P | W

B | 4.3 | 5.5 | 1.8 | 1 | 0.35 ±0.2

C | 5.3 | 6.5 | 2.2 | 1.5 | 0.35 ±0.2

D | 6.6 | 7.8 | 2.6 | 1.8 | 0.35 ±0.2

E | 8.3 | 9.5 | 3.4 | 2.2 | 0.35 ±0.2

F | 8.3 | 10 | 3.4 | 3.1 | 0.7 ±0.2

G | 10.3 | 12 | 3.5 | 4.6 | 0.7 ±0.2
