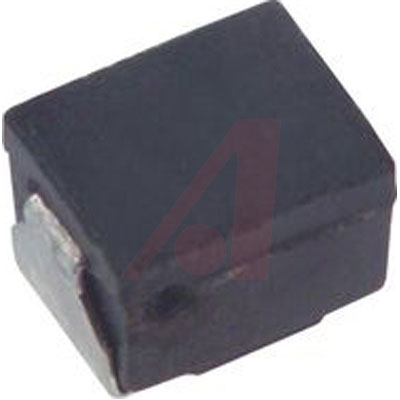

PANASONIC ELECTRONIC COMPONENTS ELJFA1R5JF 表面贴装高频电感器, ELJ-FA系列, 1.5 µH, ± 5%, 1210 [3225 公制], 90 MHz, 0.75 ohm
值Inductance| 1.5UH \---|--- 误差Tolerance| ±5% 额定电流Current Rating| 210mA 饱和电流Current - Saturation| 不同频率时的Q值Q @ Frequency| 30 @ 7.96MHz 自振谐频率SRFFrequency - Self Resonant| 90MHz DC电阻DCRDC Resistance DCR| 0.75Ω/Ohm 屏蔽Shielding| 无屏蔽 Unshielded Description & Applications| ● General use wire wound and resin molded chip inductor. Features ● High Q ● Good for mounting ● Wide allowable range 1.0 nH to 1000 µH ● Recommended Applications ● CTV, VTR, HIC, HDD, FDD, Cordless telephones, Portable telephones Pagers, Video cameras 描述与应用| ●通用线绕和树脂模压片式电感器。 特点 ●高Q值 ●适合安装 ●允许的范围宽(1.0 nH至1000μH) ●推荐应用 ●CTV,VTR,HIC,硬盘,软驱,无绳电话,便携式电话 寻呼机,视频摄像头
额定电流 0.21 A
电感 1.5 µH
自谐频率 90 MHz
Q值 30.0
产品系列 ELJFA
电阻 750 mΩ
共振频率 90.0 MHz
电感公差 ±5 %
测试频率 7.96 MHz
电阻DC) 750 mΩ
额定电流DC 210 mA
工作温度Max 85 ℃
电阻DC Max 0.75 Ω
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
长度 3.2 mm
宽度 2.5 mm
封装公制 3225
封装 1210
工作温度 -20℃ ~ 85℃
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ELJFA1R5JF Panasonic 松下 | 当前型号 | 当前型号 |
CM322522-1R5KL 伯恩斯 | 功能相似 | ELJFA1R5JF和CM322522-1R5KL的区别 |
MCFT000183 Multicomp | 功能相似 | ELJFA1R5JF和MCFT000183的区别 |
