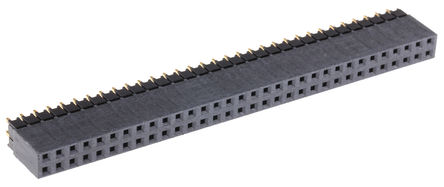

ESQ 系列高架栈接 PC/104
Samtec 的这些 ESQ 系列为高架堆叠或自嵌套PC/104 插座，具有 2.54mm 节距同，提供一种可接受多路板到板连接的轻松且高效的方法。 这些 ESQ 系列 PC/104 双排插座具有黑色玻璃填充聚酯外壳、镀金触点、方形尾线，接受 0.64mm 方形引脚，用于板到板应用，提供小型或标准插入力和各种引线类型（详见数据表）
有关配接，请参见：
DW 系列印刷电路板管座（典型库存号 277-9720）
EW 系列印刷电路板管座（典型库存号 277-9742）
TSM 系列印刷电路板管座（典型库存号 765-6423）
TSW 系列印刷电路板管座（典型库存号 767-0820）
触点电阻 10 mΩ
标准或者低插入力，每排 20 或 32 个引脚
嵌入式 PC 模块
覆镀：金制触点，剩余部分涂金
额定温度 °C -65 至 + 125
标准插入力 1.67N
低插入力 0.92N
尺寸 mm | A = -12.19, B = 11.05
---|---
