GRF1-P-P-04-E-ST-TH1概述

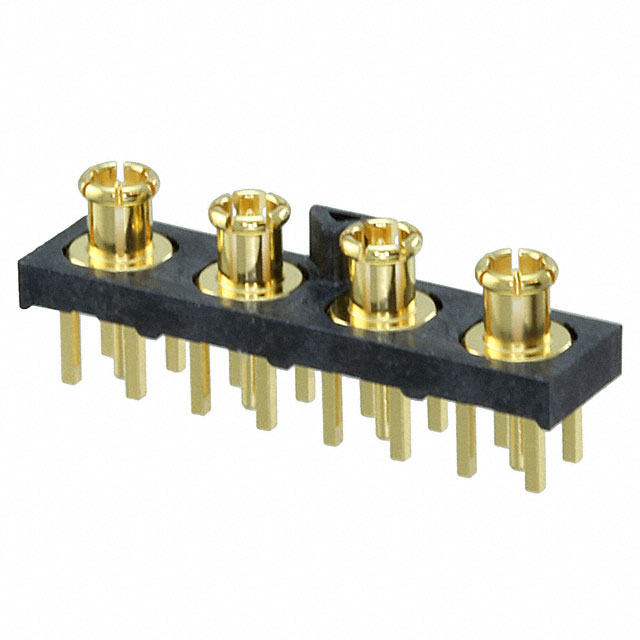

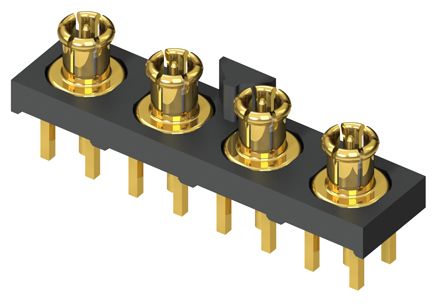

SAMTEC GRF1-P-P-04-E-ST-TH1 射频/同轴连接器, MMCX同轴, 直型插头, 通孔安装 垂直, 50 ohm, 铍铜
联动印刷电路板安装 MMCX 插头
Samtec 的一系列联动微型 MMCX 印刷电路板安装插头。 50Ω 微型通常适用于直流到 6 GHz 的通信应用。 特别适用于板空间受限的应用。 它们具有咬合锁定设计，可在配接后旋转 360°。 此系列 MMCX 联动插头提供不同的路数，具有直向垂直引线类型。
### 特点和优势
多个插孔选项
可靠的咬合连接
微型尺寸
### 应用
WiFi
PCMCIA 卡
GPS
GPS 接收器
天线
GRF1-P-P-04-E-ST-TH1中文资料参数规格
技术参数
触点数 4
极性 Male
触点电镀 Gold
绝缘电阻 1000 MΩ
排数 1
针脚数 4
工作温度Max 90 ℃
工作温度Min -40 ℃
额定电压 500 V
封装参数
安装方式 Through Hole
引脚间距 5.00 mm

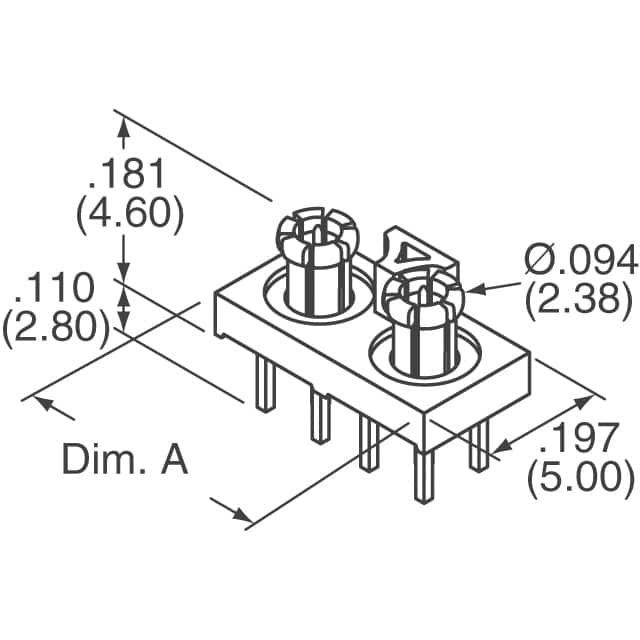

外形尺寸
长度 20 mm
宽度 5 mm
高度 4.46 mm
引脚间距 5.00 mm
物理参数
触点材质 Beryllium Copper
工作温度 -40℃ ~ 90℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

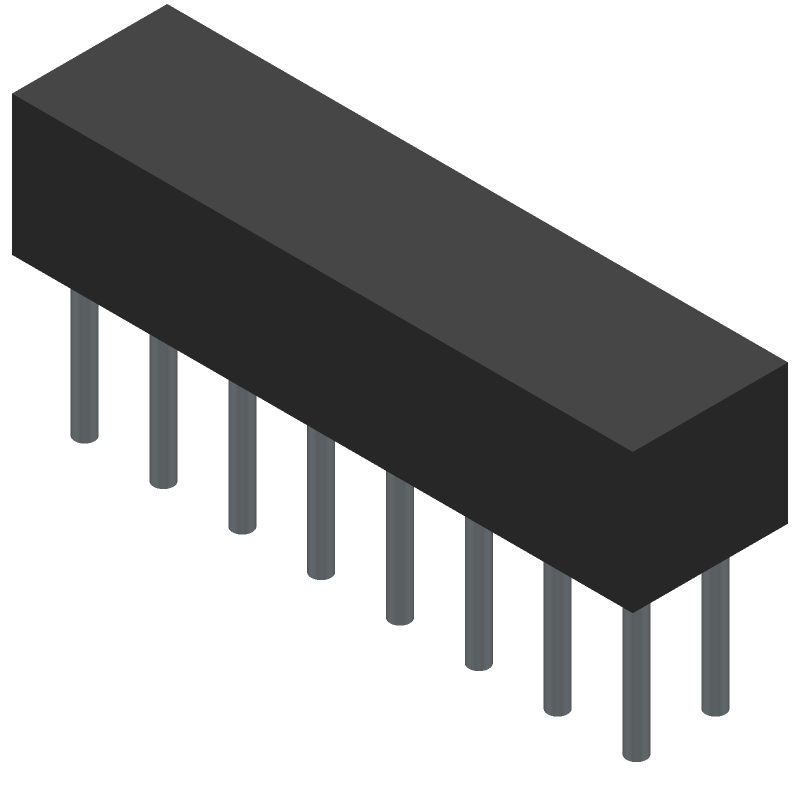

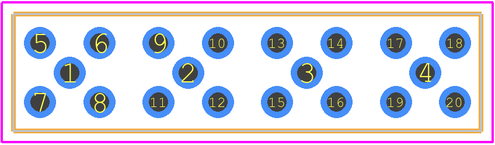

GRF1-P-P-04-E-ST-TH1引脚图与封装图
