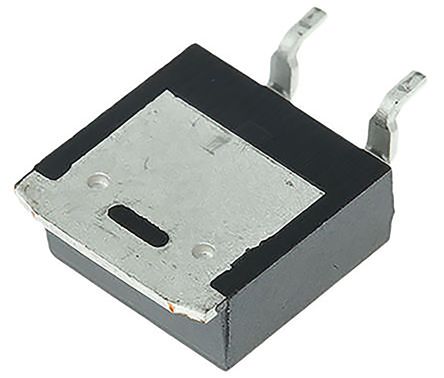

IPD040N03LGATMA1图片2

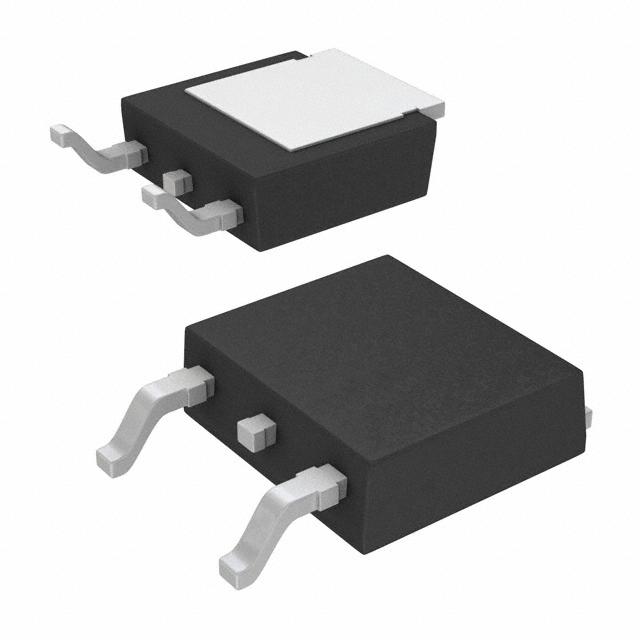

IPD040N03LGATMA1图片3
IPD040N03LGATMA1图片4
IPD040N03LGATMA1图片5

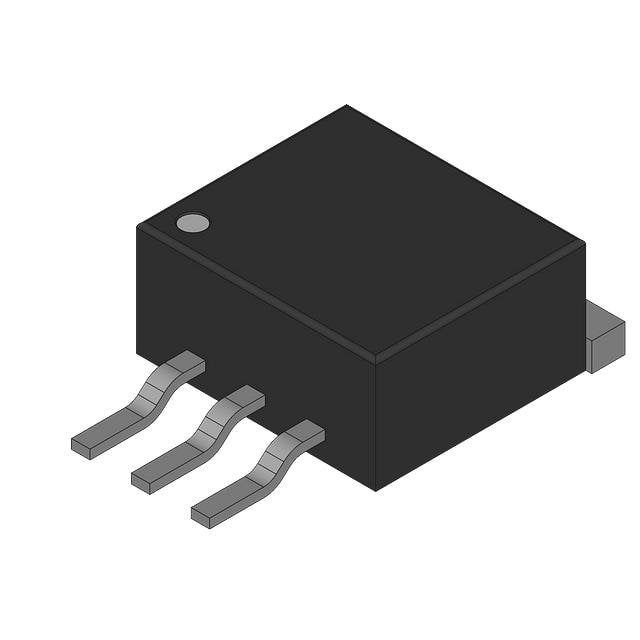

IPD040N03LGATMA1图片6
IPD040N03LGATMA1概述

Infineon OptiMOS 3 系列 Si N沟道 MOSFET IPD040N03LGATMA1, 90 A, Vds=30 V, 3引脚 DPAK TO-252封装

I OptiMOS™3 功率 MOSFET,高达 40V

OptiMOS™产品提供高效能封装,以解决最具挑战性的应用,在有限空间内提供完全的灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。

快速切换 MOSFET,用于 SMPS

优化技术,用于直流/直流转换器

符合目标应用的 JEDEC1 规格

N 通道,逻辑电平

极佳的栅极电荷 x R DSon 产品 FOM

极低导通电阻 R DSon

无铅电镀


立创商城:
N沟道 30V 90A


欧时:
Infineon OptiMOS 3 系列 Si N沟道 MOSFET IPD040N03LGATMA1, 90 A, Vds=30 V, 3引脚 DPAK TO-252封装


得捷:
MOSFET N-CH 30V 90A TO252-3


贸泽:
MOSFET LV POWER MOS


e络盟:
晶体管, MOSFET, N沟道, 90 A, 30 V, 0.0033 ohm, 10 V, 2.2 V


艾睿:
Trans MOSFET N-CH 30V 90A 3-Pin2+Tab DPAK T/R


安富利:
Trans MOSFET N-CH 30V 90A 3-Pin TO-252 T/R


TME:
Transistor: N-MOSFET; unipolar; 30V; 79A; 94W; PG-TO252-3


Verical:
Trans MOSFET N-CH 30V 90A 3-Pin2+Tab DPAK T/R


Win Source:
MOSFET N-CH 30V 90A TO252-3


IPD040N03LGATMA1中文资料参数规格
技术参数

额定功率 94 W

针脚数 3

漏源极电阻 0.0033 Ω

极性 N-Channel

耗散功率 79 W

阈值电压 2.2 V

漏源极电压Vds 30 V

连续漏极电流Ids 90A

上升时间 6.8 ns

输入电容Ciss 3900pF @15VVds

额定功率Max 79 W

下降时间 4.2 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 79W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.41 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Onboard charger, VRD/VRM, Mainboard

符合标准

RoHS标准

含铅标准 无铅

REACH SVHC标准 No SVHC

数据手册

在线购买IPD040N03LGATMA1
型号: IPD040N03LGATMA1
描述:Infineon OptiMOS 3 系列 Si N沟道 MOSFET IPD040N03LGATMA1, 90 A, Vds=30 V, 3引脚 DPAK TO-252封装
替代型号IPD040N03LGATMA1
型号/品牌 代替类型 替代型号对比

IPD040N03LGATMA1

Infineon 英飞凌

当前型号

当前型号

IPD040N03LGBTMA1

英飞凌

类似代替

IPD040N03LGATMA1和IPD040N03LGBTMA1的区别

IPD04N03LB G

英飞凌

类似代替

IPD040N03LGATMA1和IPD04N03LB G的区别

IPDH4N03LAG

英飞凌

功能相似

IPD040N03LGATMA1和IPDH4N03LAG的区别
