JVN1A-18V-F

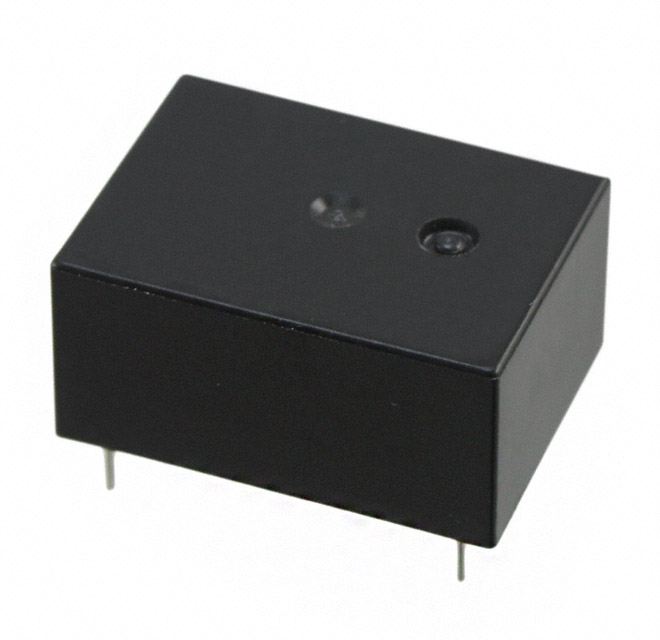

JVN1A-18V-F图片1
JVN1A-18V-F图片2
JVN1A-18V-F图片3
JVN1A-18V-F图片4
JVN1A-18V-F图片5
JVN1A-18V-F图片6
JVN1A-18V-F图片7
JVN1A-18V-F概述

JVN 系列 16 A 单刀单掷 18 VDC 通孔 非极化 紧凑型 功率继电器

通用 继电器 SPST-NO(1 Form A) 18VDC 线圈 通孔


立创商城:
18VDC 16A 无锁存


得捷:
RELAY GEN PURPOSE SPST 16A 18V


贸泽:
General Purpose Relays 1 Form A 16A 125VDC 18V


艾睿:
Power Relay 18VDC 10DC/16AAC SPST-NO22x16x10.9mm THT


Allied Electronics:
RELAY GEN PURPOSE SPST 16A 18V


Chip1Stop:
Electromechanical Relay SPST-NO 10ADC/16AAC 18VDC 1.62KOhm Through Hole


Verical:
Electromechanical Relay 18VDC 1.62KOhm 10ADC/16AAC SPST-NO 22mm 16mm 10.9mm THT Power Relay


MASTER:
Power Relay 18VDC 10DCA/16ACA SPST-NO 22mm 16mm 10.9mm Through Hole


Online Components:
Power Relay 18VDC 10DCA/16ACA SPST-NO 22mm 16mm 10.9mm Through Hole


Electro Sonic:
Power Relay 18VDC 10DCA/16ACA SPST-NO 22mm 16mm 10.9mm Through Hole


JVN1A-18V-F中文资料参数规格
技术参数

功耗 200 mW

线圈电压 18 VDC

线圈电流 11.1 mA

线圈电阻 1.62 KΩ

线圈电压DC 18 V

额定功率Max 300W, 2.77KVA

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 Through Hole

外形尺寸

长度 22 mm

宽度 16 mm

高度 10.9 mm

封装 Through Hole

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

JVN1A-18V-F引脚图与封装图
JVN1A-18V-F引脚图
JVN1A-18V-F封装图
JVN1A-18V-F封装焊盘图
在线购买JVN1A-18V-F
型号: JVN1A-18V-F
制造商: Panasonic 松下
描述:JVN 系列 16 A 单刀单掷 18 VDC 通孔 非极化 紧凑型 功率继电器
替代型号JVN1A-18V-F
型号/品牌 代替类型 替代型号对比

JVN1A-18V-F

Panasonic 松下

当前型号

当前型号

JV1A-18V

松下

完全替代

JVN1A-18V-F和JV1A-18V的区别
