JVN1A-6V-F

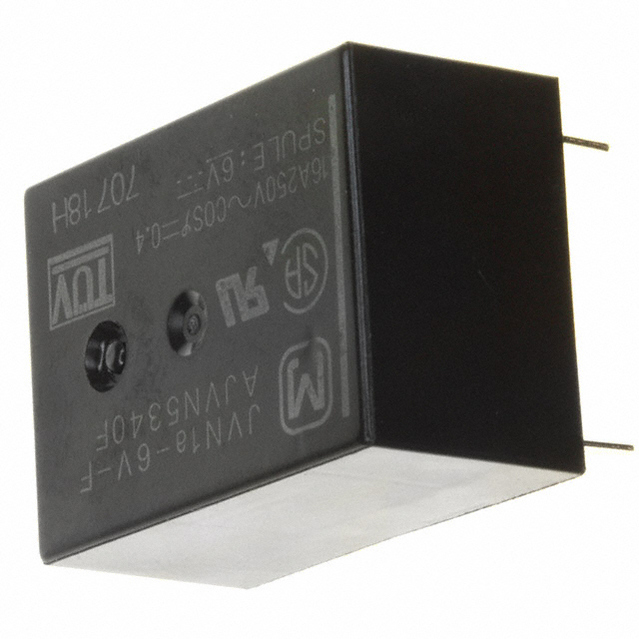

JVN1A-6V-F图片1
JVN1A-6V-F图片2
JVN1A-6V-F图片3
JVN1A-6V-F图片4
JVN1A-6V-F图片5
JVN1A-6V-F图片6
JVN1A-6V-F图片7
JVN1A-6V-F图片8
JVN1A-6V-F概述

PANASONIC ELECTRIC WORKS  JVN1A-6V-F  功率继电器, 6VDC, 16A, SPST-常开, PCB

通用 继电器 SPST-NO(1 Form A) 6VDC 线圈 通孔


立创商城:
6VDC 16A 无锁存


得捷:
RELAY GEN PURPOSE SPST 16A 6V


e络盟:
功率继电器, 6VDC, 16A, SPST-常开, PCB


Allied Electronics:
RELAY GEN PURPOSE SPST 16A 6V


Chip1Stop:
Electromechanical Relay SPST-NO 10ADC/16AAC 6VDC 180Ohm Through Hole


Verical:
Electromechanical Relay 6VDC 180Ohm 10ADC/16AAC SPST-NO 22mm 16mm 10.9mm THT Power Relay


Newark:
# PANASONIC ELECTRIC WORKS  JVN1A-6V-F  Power Relay, SPST-NO, 6 VDC, 16 A, JV-N Series, Through Hole, Non Latching


MASTER:
Power Relay 6VDC 10DCA/16ACA SPST-NO 22mm 16mm 10.9mm Through Hole


Electro Sonic:
Power Relay 6VDC 10DCA/16ACA SPST-NO 22mm 16mm 10.9mm Through Hole


JVN1A-6V-F中文资料参数规格
技术参数

额定电压DC 30 V

额定电压AC 277 V

触点类型 SPST-NO

功耗 200 mW

线圈电压 6 VDC

线圈电流 33.3 mA

线圈电阻 180 Ω

线圈电压DC 6 V

线圈功率 200 mW

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 Through Hole

外形尺寸

长度 22 mm

宽度 16 mm

高度 10.9 mm

封装 Through Hole

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

JVN1A-6V-F引脚图与封装图

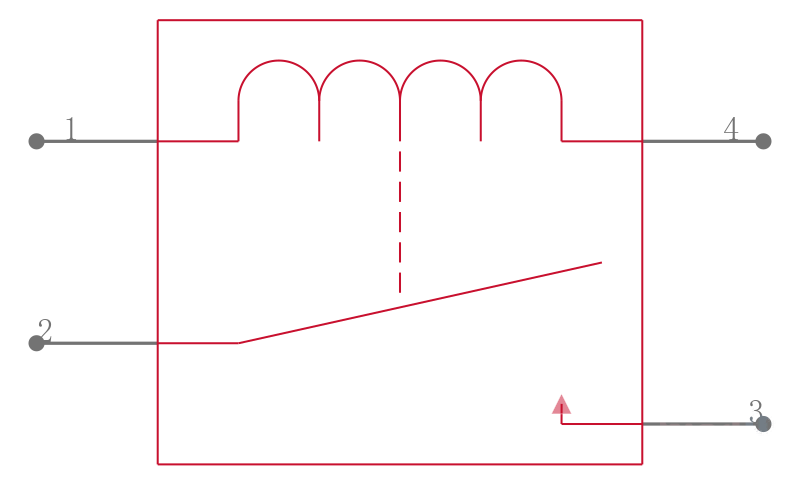

JVN1A-6V-F引脚图

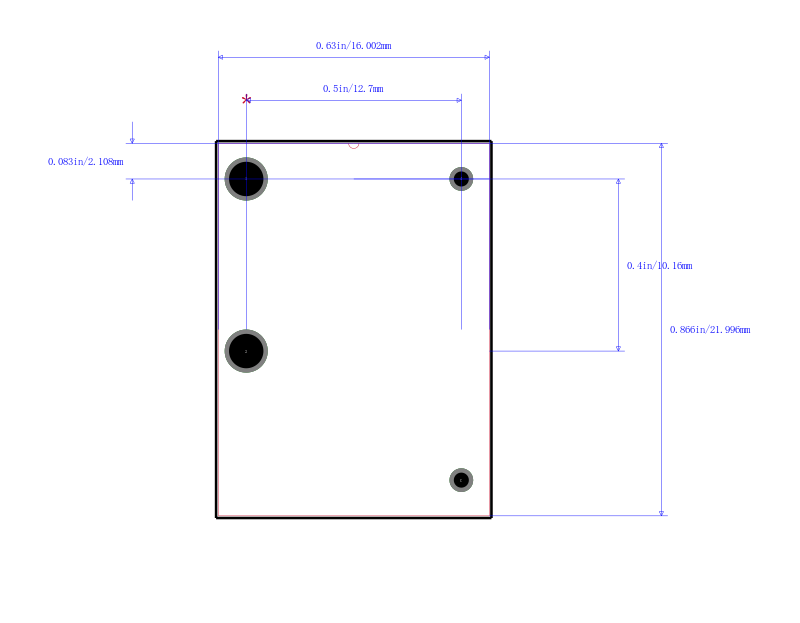

JVN1A-6V-F封装图
JVN1A-6V-F封装焊盘图
在线购买JVN1A-6V-F
型号: JVN1A-6V-F
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  JVN1A-6V-F  功率继电器, 6VDC, 16A, SPST-常开, PCB
替代型号JVN1A-6V-F
型号/品牌 代替类型 替代型号对比

JVN1A-6V-F

Panasonic 松下

当前型号

当前型号

JV1AP-5V

松下

功能相似

JVN1A-6V-F和JV1AP-5V的区别

JV1A-6V

松下

功能相似

JVN1A-6V-F和JV1A-6V的区别
