LM3405AXMYEVAL

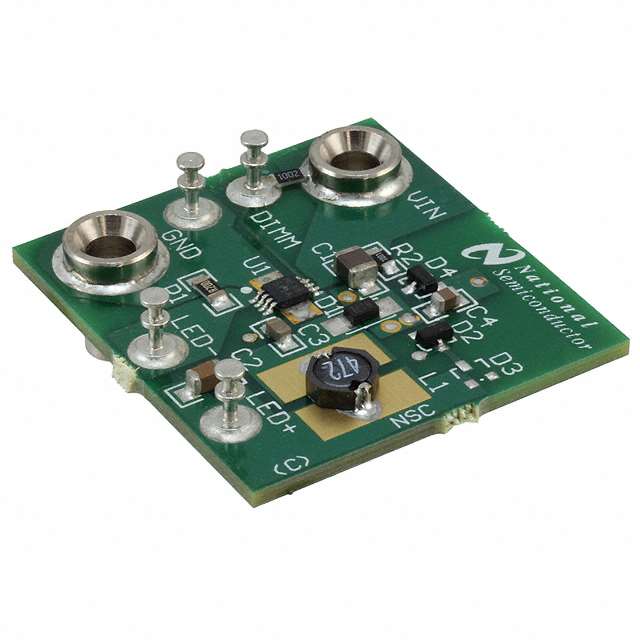

TEXAS INSTRUMENTS  LM3405AXMYEVAL.  评估板, LM3405AXMY

是一个LM3405A 1.6MHz, 1A恒流降压LED驱动器, 带有eMSOP封装评估模块, 带有0.205V参考电压反馈控制, 以减少功率耗散, 另有一个外部电阻根据需要设定电流用以驱动各种LED灯. 开关频率内部设定为1.6MHz, 可使用小型表面安装电感器和电容器. LM3405A的电流模式控制和内部补偿方便使用和预测, 并有广范围运行条件下的高性能稳压器.

.

输入电压3V至22V

.

以串行1A驱动高达5个高亮LED灯

.

1.6MHz 转换频率

.

EN/DIM输入用于驱动和PWM调光LED灯

.

300mR NMOS开关

.

40nA关断电流, VIN = 5V

.

内部补偿电流模式控制

.

周期性电流限制

.

输入电压 UVLO

.

过流保护
