LMV324IDR概述

LMV 系列### 运算放大器,Texas Instruments

低电压,LMV 系列


欧时:
Texas Instruments 运算放大器 LMV324IDR 四路, 1MHz增益带宽积, 3 至 5V, 14引脚 SOIC封装


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
LMV324IDR


德州仪器TI:
Quad, 5.5-V, 1-MHz, RRO operational amplifier


贸泽:
运算放大器 - 运放 QUAD LV R-R OP AMP


艾睿:
Op Amp Quad Low Voltage Amplifier R-R O/P 5.5V 14-Pin SOIC T/R


安富利:
OP Amp Quad GP R-R O/P 5.5V 14-Pin SOIC T/R


Chip1Stop:
Standard Linear AmplifierQuad Low-Voltage Rail-to-Rail Output Operational Amplifier OP Amp Quad GP R-R O/P 5.5V 14-Pin SOIC T/R


Verical:
Op Amp Quad Low Voltage Amplifier R-R O/P 5.5V 14-Pin SOIC T/R


Newark:
Operational Amplifier, QUAD, 1 MHz, 4, 1 V/ s, 2.7V to 5.5V, SOIC, 14


力源芯城:
四路,低电压,低功耗,满幅输出运放


DeviceMart:
IC OPAMP GP R-R 1MHZ QUAD 14SOIC


Win Source:
IC OPAMP GP 1MHZ RRO 14SOIC


LMV324IDR中文资料参数规格
技术参数

电源电压DC 5.50 V

供电电流 410 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 50 dB

输入补偿漂移 5.00 µV/K

带宽 1 MHz

转换速率 1.00 V/μs

增益频宽积 1 MHz

输入补偿电压 1.7 mV

输入偏置电流 15 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 1 MHz

共模抑制比Min 50 dB

电源电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 电机驱动与控制, 计算机和计算机周边, 音频, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

LMV324IDR引脚图与封装图

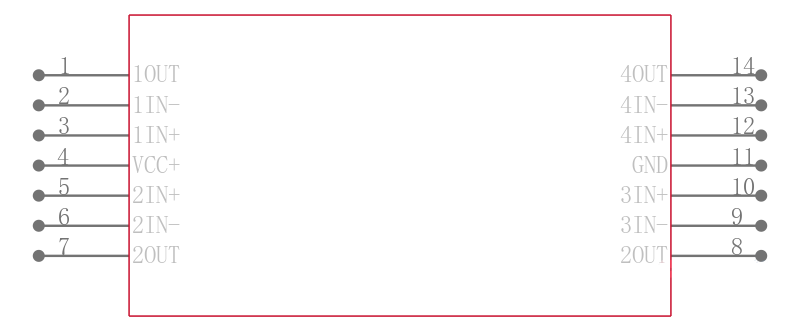

LMV324IDR引脚图
LMV324IDR封装图
LMV324IDR封装焊盘图
在线购买LMV324IDR
型号: LMV324IDR
制造商: TI 德州仪器
描述:LMV 系列 ### 运算放大器,Texas Instruments
替代型号LMV324IDR
型号/品牌 代替类型 替代型号对比

LMV324IDR

TI 德州仪器

当前型号

当前型号

LMV324M/NOPB

德州仪器

完全替代

LMV324IDR和LMV324M/NOPB的区别

LMV324ID

德州仪器

完全替代

LMV324IDR和LMV324ID的区别

LMV324MX/NOPB

德州仪器

完全替代

LMV324IDR和LMV324MX/NOPB的区别
