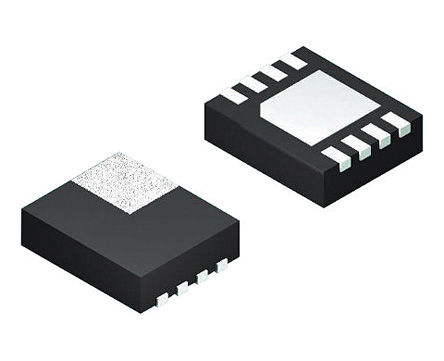

LM5008SDC/NOPB图片2
LM5008SDC/NOPB图片3
LM5008SDC/NOPB图片4
LM5008SDC/NOPB图片5
LM5008SDC/NOPB图片6
LM5008SDC/NOPB图片7
LM5008SDC/NOPB图片8

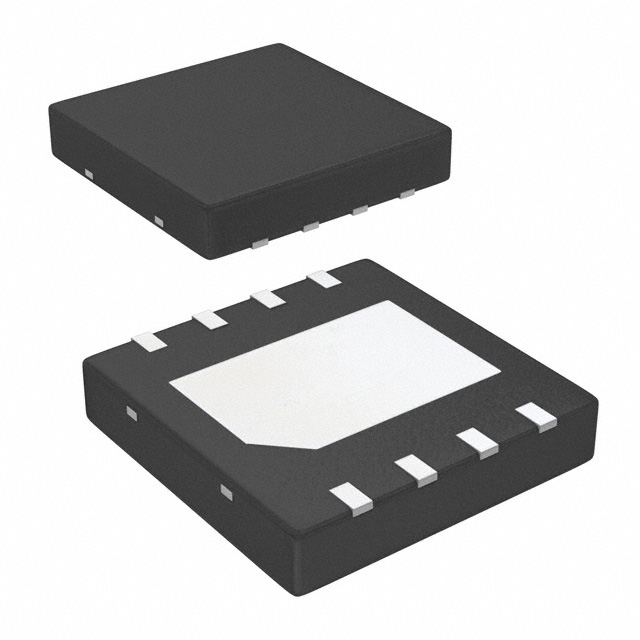

LM5008SDC/NOPB图片9
LM5008SDC/NOPB图片10

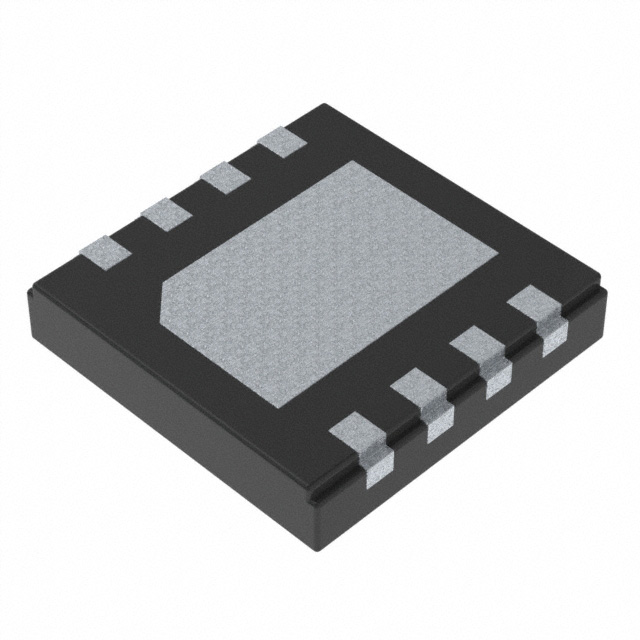

LM5008SDC/NOPB图片11
LM5008SDC/NOPB概述

TEXAS INSTRUMENTS  LM5008SDC/NOPB  直流-直流开关降压逐步递减稳压器, 可调, 9.5V-95V输入, 2.5V-75V输出, 350mA输出, WSON-8

Constant On-Time COT Step-Down DC/DC Converters Integrated Switch, Texas Instruments

### 直流/直流开关调节器转换器(集成开关),Texas Instruments

Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


得捷:
IC REG BUCK ADJ 350MA 8WSON


立创商城:
降压型 Vin=9.5V~95V Vout=2.5V~75V 350mA


德州仪器TI:
9.5-95V Wide Vin, 350mA Constant On-Time Non-Synchronous Buck Regulator


欧时:
### Constant On-Time COT Step-Down DC/DC Converters Integrated Switch, Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 9.5V-95V输入, 2.5V-75V输出, 350mA输出, WSON-8


艾睿:
Conv DC-DC 9.5V to 95V Step Down Single-Out 2.5V to 75V 0.35A 8-Pin WSON EP T/R


安富利:
Conv DC-DC Single Step Down 9.5V to 95V 8-Pin LLP EP T/R


Chip1Stop:
Conv DC-DC Single Step Down 9.5V to 95V 8-Pin WSON EP T/R


Verical:
Conv DC-DC 9.5V to 95V Step Down Single-Out 2.5V to 75V 0.35A 8-Pin WSON EP T/R


Newark:
# TEXAS INSTRUMENTS  LM5008SDC/NOPB  DC-DC Switching Buck Step Down Regulator, Adjustable, 9.5V-95Vin, 2.5V-75Vout, 350mAout, WSON-8


DeviceMart:
LM5008SDC/NOPB


Win Source:
Buck Switching Regulator IC Positive Adjustable 2.5V 1 Output 350mA 8-WDFN Exposed Pad


LM5008SDC/NOPB中文资料参数规格
技术参数

电源电压DC 1.00V max

输出接口数 1

输出电压 2.5V ~ 75V

输出电流 350 mA

针脚数 8

静态电流 485 µA

调节输出数 1

开关频率 50kHz ~ 600kHz

拓扑结构 Buck

输入电压Max 95 V

输入电压Min 9.5 V

输出电压Max 75 V

输出电压Min 2.5 V

输出电流Max 500 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 9.5 V

电源电压Min 9.5 V

输入电压 9.5V ~ 95V

封装参数

安装方式 Surface Mount

引脚数 8

封装 WSON-8

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WSON-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LM5008SDC/NOPB引脚图与封装图
LM5008SDC/NOPB引脚图

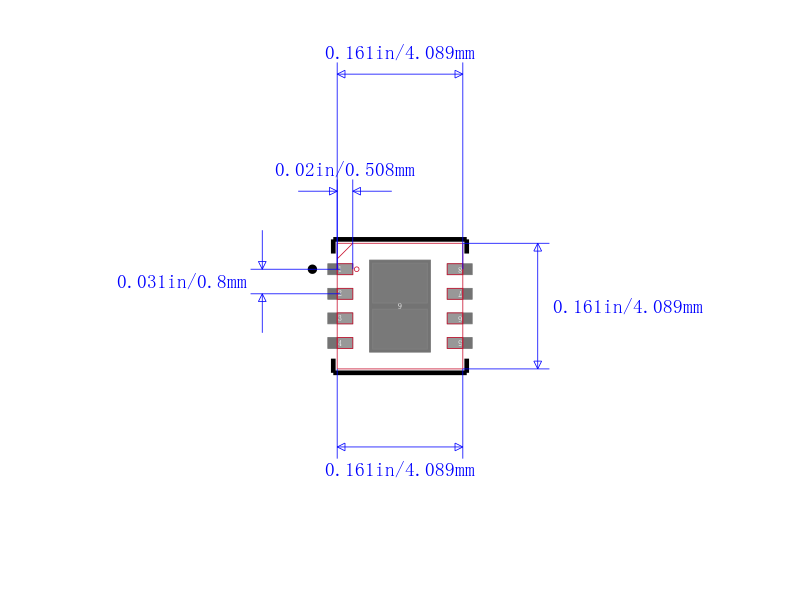

LM5008SDC/NOPB封装图
LM5008SDC/NOPB封装焊盘图
在线购买LM5008SDC/NOPB
型号: LM5008SDC/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM5008SDC/NOPB  直流-直流开关降压逐步递减稳压器, 可调, 9.5V-95V输入, 2.5V-75V输出, 350mA输出, WSON-8
