LM3409EVAL

LM3409, PWM LED驱动器评估板, 设计用于驱动4个LED灯

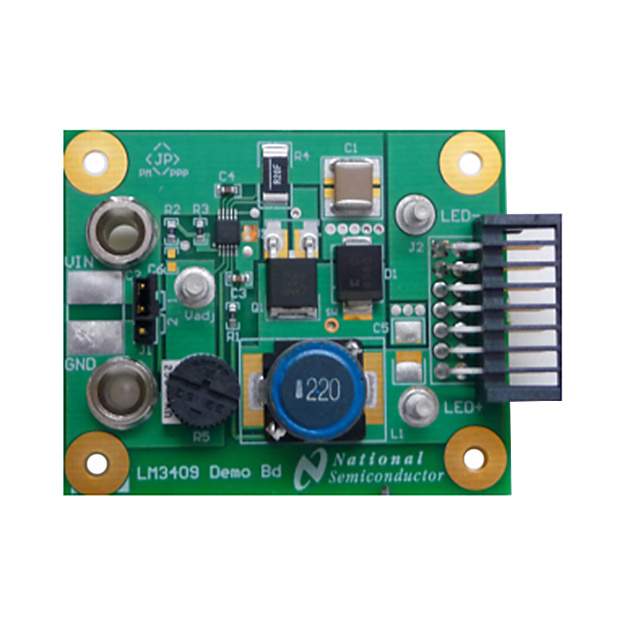

评估电路板演示LM3409 PFET控制器用于降压电路调节器功能. 它用以驱动4个LED VO = 15V, 最大平均LED电路ILED = 1A来自直流输入电压VIN = 24V. 开关频率Fsw = 525kHz设定为额定运行值, 同时开关频率可在其运行范围内变化. 而如果输入电压低于所规定的LED灯串运行电压时, 转换器将停止工作, 达到VO=VIN的状态. 此评估板展示了LM3409的多个功能, 包括使用一个连接在ISDJ引脚上的R5电位器的模拟调光功能和使用EN引脚的PWM调光功能. 板上装有带有可拔跨接器的针座J1, 用于选择PWM调光或低功率关闭功能. 板上还有一个直角连接器, 可连接一个外部LED负载板, 允许LED灯紧密连接安装至驱动器.

.

6V至42V输入电压范围

.

差分, 高压侧电流感应

.

周期性电流限制

.

无需控制环路补偿

.

10,000:1 PWM 调光范围

.

250:1 模拟调光范围

.

支持所有陶瓷输出电容器和电容少输出

.

低功率关断和热关断
