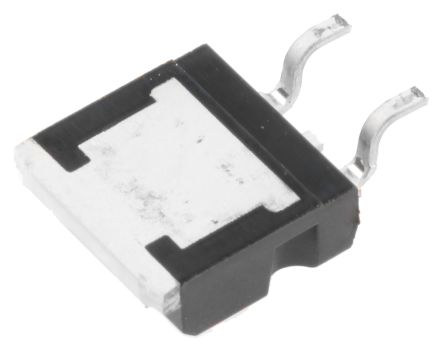

STMICROELECTRONICS L7815ABD2T-TR 线性稳压器, 固定, 7815, 35V输入, 15V和1.5A输出, TO-263-3
L78 系列线性稳压器,STMicroelectronics
STMicroelectronics L78 系列固定输出稳压器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性稳压器通过提供本地卡上调节,可消除与单点稳压相关的问题。 ST 稳压器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该稳压器提供安全区保护,外加内部热关机和电流限制。
固定输出电压系列,输出电流最大 1.5A
热敏过载保护、短路保护
输出转换安全工作区 SOA 保护
### 线性电压稳压器,STMicroelectronics
得捷:
IC REG LINEAR 15V 1.5A D2PAK
立创商城:
正 Vin=35V Vout=15V 1.5A 58dB@120Hz
欧时:
STMicroelectronics L78xx 系列 L7815ABD2T-TR 线性稳压器, 最高 35 V输入, 15 V输出, 2%精确度
贸泽:
Linear Voltage Regulators 15V 1.0A Positive
艾睿:
Standard Regulator Pos 15V 1.5A 3-Pin2+Tab D2PAK T/R
安富利:
Standard Regulator Pos 15V 1.5A 3-Pin2+Tab D2PAK T/R
Chip1Stop:
Standard Regulator Pos 15V 1.5A 3-Pin2+Tab D2PAK T/R
TME:
Voltage regulator; linear, fixed; 15V; 1.5A; D2PAK; SMD
Verical:
Standard Regulator Pos 15V 1.5A 3-Pin2+Tab D2PAK T/R
儒卓力:
**VREG POS 15V 2% D2PAK **
DeviceMart:
IC REG LDO 15V 1.5A D2PAK
Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 15V 1.5A D2PAK
输出接口数 1
输入电压DC 35.0V max
输出电压 15 V
输出电流 1.5 A
针脚数 3
静态电流 4.4 mA
跌落电压 2V @1A
输入电压Max 35 V
输入电压Min 17 V
输出电流Max 1.5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 ≤35 V
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
长度 10.4 mm
宽度 9.35 mm
高度 4.6 mm
封装 TO-263-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
L7815ABD2T-TR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
L7815ABD2T 意法半导体 | 完全替代 | L7815ABD2T-TR和L7815ABD2T的区别 |
L7815ACD2T-TR 意法半导体 | 类似代替 | L7815ABD2T-TR和L7815ACD2T-TR的区别 |
MC7815CD2TG 安森美 | 功能相似 | L7815ABD2T-TR和MC7815CD2TG的区别 |
