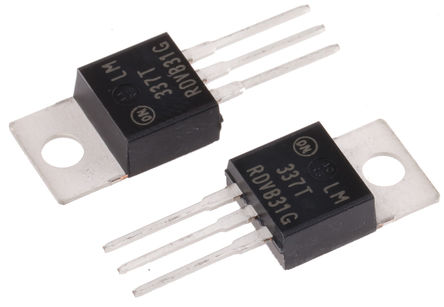

LM337TG图片1
LM337TG图片2
LM337TG图片3
LM337TG图片4
LM337TG图片5
LM337TG图片6
LM337TG图片7
LM337TG图片8
LM337TG图片9
LM337TG图片10
LM337TG图片11
LM337TG图片12
LM337TG图片13
LM337TG图片14
LM337TG概述

ON SEMICONDUCTOR  LM337TG  芯片, 稳压器 可调 -1.2/37V

可调线性稳压器,


得捷:
IC REG LIN NEG ADJ 1.5A TO220


欧时:
ON Semiconductor LM337 系列 LM337TG 负电压 线性稳压器, 最大为 -40 V输入, -37 → -1.2 V输出 可调


立创商城:
LM337TG


贸泽:
线性稳压器 1.5A -1.2 to -37V ADJ Negative


艾睿:
Standard Regulator Neg -1.25V to -37V 1.5A 3-Pin3+Tab TO-220 Tube


Allied Electronics:
1.5A; Adj Output; -ve V Reg; LM337TG


安富利:
Standard Regulator Neg -1.2V to -37V 1.5A 3-Pin3+Tab TO-220 Rail


TME:
Voltage regulator; linear, adjustable; -37÷-1.2V; 1.5A; TO220AB


Verical:
Standard Regulator Neg -1.25V to -37V 1.5A 3-Pin3+Tab TO-220 Tube


Newark:
# ON SEMICONDUCTOR  LM337TG  Linear Voltage Regulator, Adjustable, -40V to -4.2V input, -37V to -1.2V/1.5A out, TO-220AB-3


力源芯城:
可调整的3端负电压稳压器


DeviceMart:
IC REG LDO NEG ADJ .5A TO220AB


Win Source:
IC REG LDO NEG ADJ 1.5A TO220AB


LM337TG中文资料参数规格
技术参数

工作电压 3V ~ 40V

额定电流 1.50 A

无卤素状态 Halogen Free

输出接口数 1

输入电压DC -40.0 V max

输出电压 -37.0 V min

输出电流 1.5 A

针脚数 3

极性 N-Channel

跌落电压 2.25 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.28 mm

宽度 4.82 mm

高度 9.28 mm

封装 TO-220-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

LM337TG引脚图与封装图
LM337TG引脚图
LM337TG封装图
LM337TG封装焊盘图
在线购买LM337TG
型号: LM337TG
描述:ON SEMICONDUCTOR  LM337TG  芯片, 稳压器 可调 -1.2/37V
替代型号LM337TG
型号/品牌 代替类型 替代型号对比

LM337TG

ON Semiconductor 安森美

当前型号

当前型号

LM337BTG

安森美

完全替代

LM337TG和LM337BTG的区别

KA337TU

飞兆/仙童

完全替代

LM337TG和KA337TU的区别

LM337T

安森美

完全替代

LM337TG和LM337T的区别
