MCSDC0805-100MU参数规格_中文资料_数据手册PDF

MCSDC0805-100MU概述

MULTICOMP MCSDC0805-100MU 表面贴装功率电感器, MCSDC0805系列, 10 µH, ± 20%, 非屏蔽, 0.07 ohm, 2.3 A

The is a surface-mount Power Inductor with ferrite core and tin/copper termination.

e络盟:
# MULTICOMP MCSDC0805-100MU 表面贴装功率电感器, MCSDC0805系列, 10 µH, ± 20%, 非屏蔽, 0.07 ohm, 2.3 A

Newark:
# MULTICOMP MCSDC0805-100MU Surface Mount Power Inductor, MCSDC0805 Series, 10 µH, 2.3 A, 3.2 A, Unshielded, 0.07 ohm

MCSDC0805-100MU中文资料参数规格

技术参数

额定电流 2.3 A

电感 10 µH

自谐频率 22.0 MHz

Q值 25.0

共振频率 1 kHz

电感公差 ±20 %

电阻DC） 70 mΩ

电阻DC Max 0.07 Ω

封装参数

引脚数 2

外形尺寸

高度 5.3 mm

其他

包装方式 Cut Tape CT

制造应用 Power Management, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

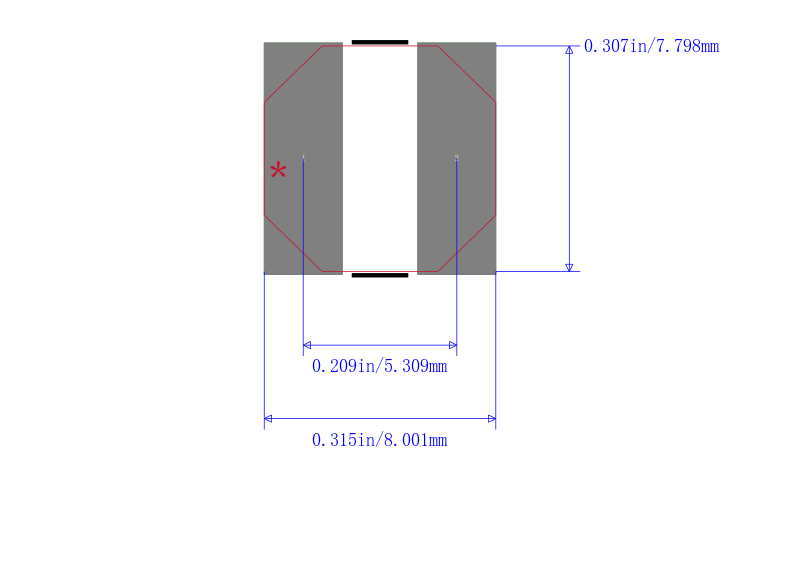

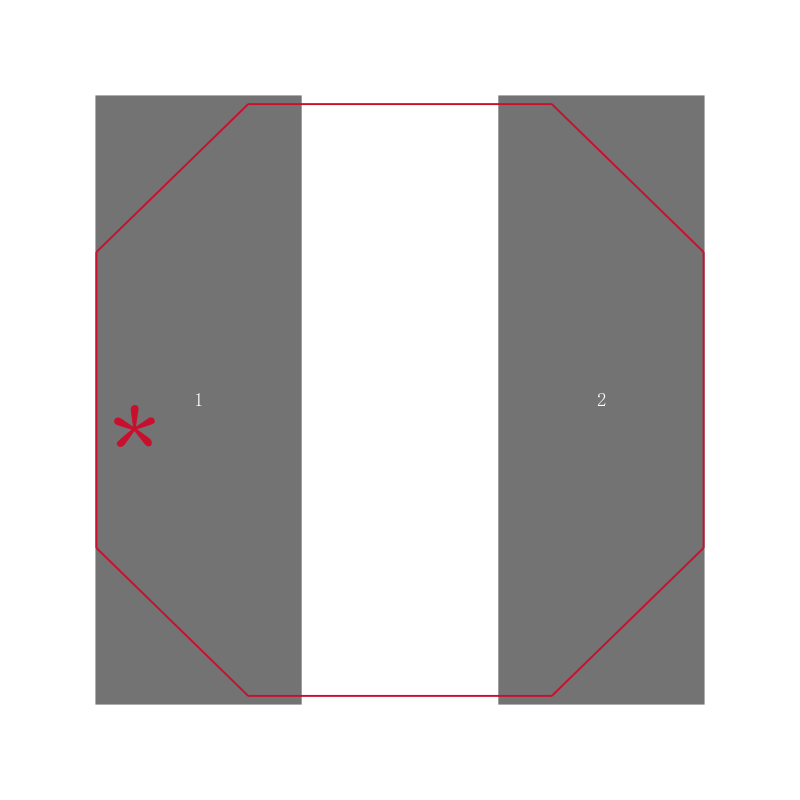

MCSDC0805-100MU引脚图与封装图

在线购买MCSDC0805-100MU

型号： MCSDC0805-100MU

制造商： Multicomp

描述：MULTICOMP MCSDC0805-100MU 表面贴装功率电感器, MCSDC0805系列, 10 µH, ± 20%, 非屏蔽, 0.07 ohm, 2.3 A

替代型号MCSDC0805-100MU
