M74HC4049B1R参数规格_中文资料_数据手册PDF

M74HC4049B1R概述

74HC 系列 6 V 高速 CMOS 六通道缓冲器通孔 - DIP-16

缓冲器，反向 6 元件 1 位每元件推挽式 Output 16-DIP

得捷:
IC BUFFER/CNVRTR HEX INV 16DIP

贸泽:
缓冲器和线路驱动器 Hex Buffer/Converter

艾睿:
Buffer/Converter 6-CH Inverting CMOS 16-Pin PDIP Tube

安富利:
Buffer/Converter 6-CH Inverting CMOS 16-Pin PDIP Tube

富昌:
74HC 系列 6 V 高速 CMOS 六通道缓冲器通孔 - DIP-16

Verical:
Buffer/Converter 6-CH Inverting CMOS 16-Pin PDIP Tube

DeviceMart:
IC BUFFER/CNVRTR HEX INV 16DIP

Win Source:
IC BUFFER/CNVRTR HEX INV 16DIP

M74HC4049B1R中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 6

电路数 6

通道数 6

耗散功率 500 mW

逻辑门个数 6

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 20 mm

宽度 7.1 mm

封装 DIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

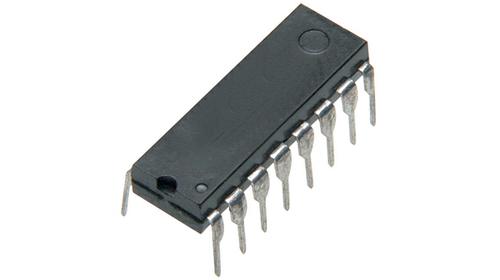

M74HC4049B1R引脚图与封装图

在线购买M74HC4049B1R

型号： M74HC4049B1R

制造商： ST Microelectronics 意法半导体

描述：74HC 系列 6 V 高速 CMOS 六通道缓冲器通孔 - DIP-16

立即咨询

替代型号M74HC4049B1R

型号/品牌	代替类型	替代型号对比
M74HC4049B1R ST Microelectronics 意法半导体	当前型号	当前型号
CD54HC4049F3A 德州仪器	类似代替	M74HC4049B1R和CD54HC4049F3A的区别
5962-8681901EA 德州仪器	类似代替	M74HC4049B1R和5962-8681901EA的区别
CD74HC4049E 德州仪器	功能相似	M74HC4049B1R和CD74HC4049E的区别
