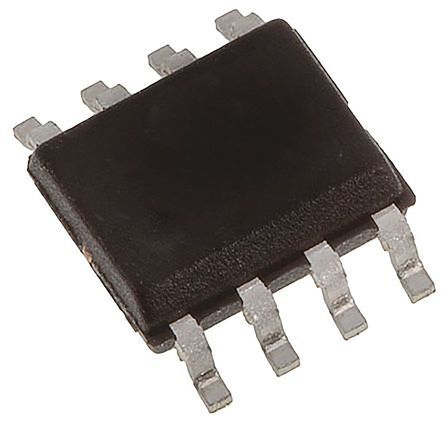

MC10LVEP11DG图片1

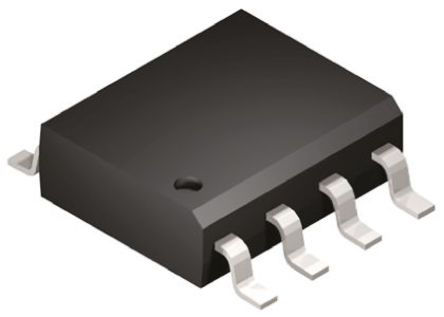

MC10LVEP11DG图片2

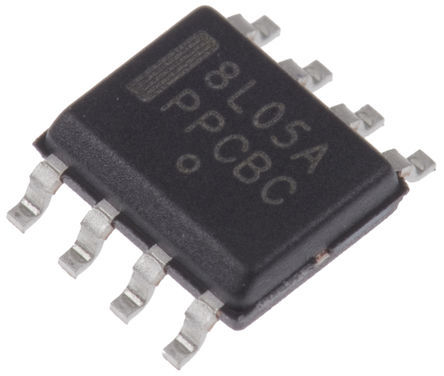

MC10LVEP11DG图片3

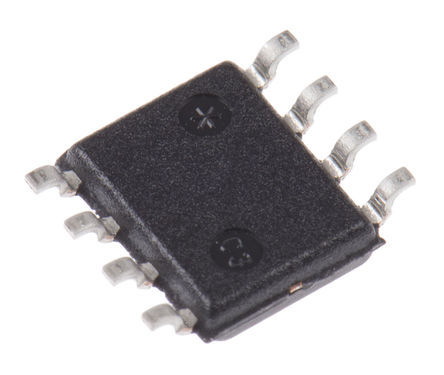

MC10LVEP11DG图片4

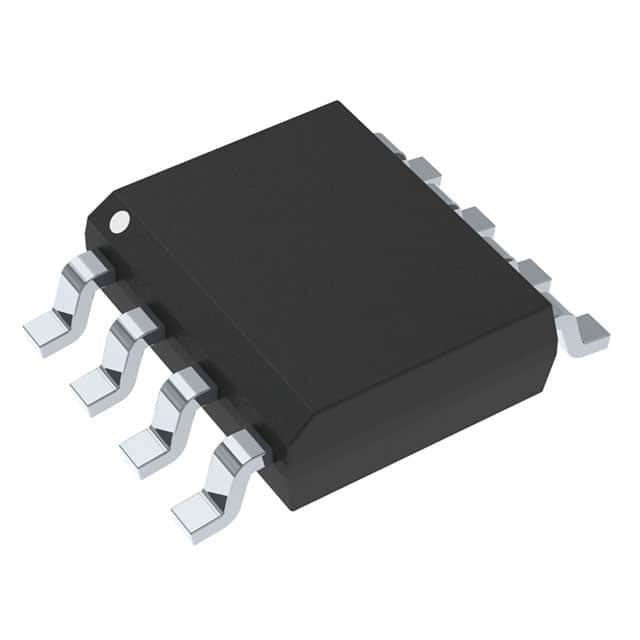

MC10LVEP11DG图片5

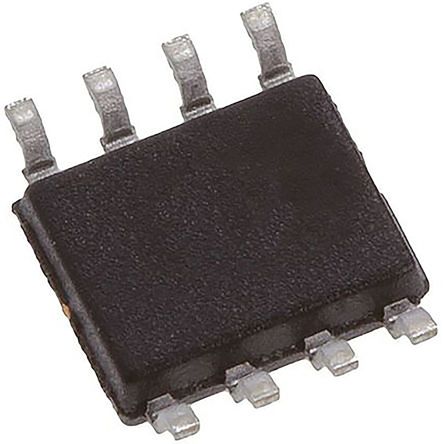

MC10LVEP11DG图片6
MC10LVEP11DG图片7
MC10LVEP11DG图片8
MC10LVEP11DG图片9
MC10LVEP11DG图片10
MC10LVEP11DG图片11
MC10LVEP11DG图片12
MC10LVEP11DG图片13
MC10LVEP11DG图片14
MC10LVEP11DG图片15
MC10LVEP11DG图片16
MC10LVEP11DG图片17
MC10LVEP11DG概述

ON SEMICONDUCTOR  MC10LVEP11DG  DIFF FANOUT BUFFER, 1:2, SOIC-8 新

时钟缓冲器,


得捷:
IC CLK BUFFER 1:2 3GHZ 8SOIC


欧时:
ON Semiconductor MC10LVEP11DG 3个 PLL 时钟缓冲器, 8引脚 SOIC封装


e络盟:
ON SEMICONDUCTOR  MC10LVEP11DG  DIFF FANOUT BUFFER, 1:2, SOIC-8


艾睿:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


安富利:
Clock Fanout Buffer 4-OUT 8-Pin SOIC N Rail


富昌:
MC10LVEP11 系列 3.8 V 3 GHz ECL 1:2 差分扇出缓冲器 -SOIC-8


Chip1Stop:
Clock Fanout Buffer 2-OUT 8-Pin SOIC N Rail


Verical:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Newark:
# ON SEMICONDUCTOR  MC10LVEP11DG  DIFF FANOUT BUFFER, 1:2, SOIC-8


MC10LVEP11DG中文资料参数规格
技术参数

频率 3.00 GHz

电源电压DC 2.38V min

无卤素状态 Halogen Free

输出接口数 2

输出电流 50.0 mA

供电电流 33.0 mA

电路数 1

针脚数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.375V ~ 3.8V

电源电压Max 3.8 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 GbE or Fibre Channel Redundant Fan-out

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC10LVEP11DG引脚图与封装图
MC10LVEP11DG引脚图
MC10LVEP11DG封装图
MC10LVEP11DG封装焊盘图
在线购买MC10LVEP11DG
型号: MC10LVEP11DG
描述:ON SEMICONDUCTOR  MC10LVEP11DG  DIFF FANOUT BUFFER, 1:2, SOIC-8 新
替代型号MC10LVEP11DG
型号/品牌 代替类型 替代型号对比

MC10LVEP11DG

ON Semiconductor 安森美

当前型号

当前型号

MC100LVEP11DTR2G

安森美

完全替代

MC10LVEP11DG和MC100LVEP11DTR2G的区别

MC100LVEP11DTG

安森美

类似代替

MC10LVEP11DG和MC100LVEP11DTG的区别
