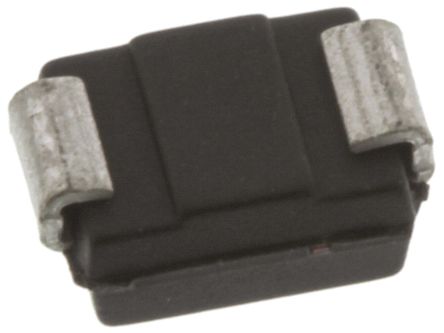

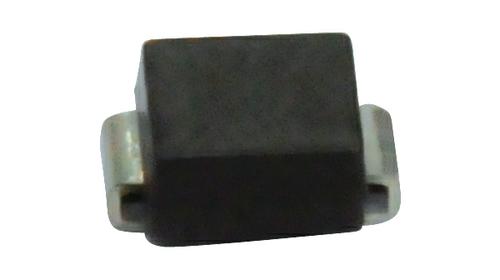

ON SEMICONDUCTOR MBRS1100T3G. 肖特基整流器, 单, 100 V, 1 A, DO-214AA, 2 引脚, 750 mV
反向电压VrReverse Voltage| 100V \---|--- 平均整流电流IoAVerage Rectified Current| 1A 最大正向压降VFForward VoltageVf | 750mV/0.75V 最大耗散功率PdPower dissipation| Description & Applications| Schottky Power Rectifier • Small Compact Surface Mountable Package • Rectangular Package for Automated Handling • Highly Stable Oxide Passivated Junction • High Blocking Voltage — 100 Volts • 150°C Operating Junction Temperature • Guarding for Stress Protection 描述与应用| 肖特基功率整流器 •小型紧凑型表面贴装包装 •矩形包装的自动化处理 •高度稳定的氧化钝化结 •阻断电压高 - 100伏特 •150°C工作结温 •护应力保护
额定电压DC 100 V
额定电流 1.00 A
无卤素状态 Halogen Free
输出电流 ≤1.00 A
负载电流 1 A
针脚数 2
正向电压 750mV @1A
极性 Standard
热阻 22℃/W RθJL
正向电流 1 A
最大正向浪涌电流（Ifsm） 50 A
正向电压Max 750 mV
正向电流Max 2 A
工作温度Max 175 ℃
工作温度Min -65 ℃
工作结温Max 175 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.32 mm
宽度 3.56 mm
高度 2.13 mm
封装 DO-214AA
工作温度 -65℃ ~ 175℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, Automotive, Power Management, Automotive, Industrial, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MBRS1100T3G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
STPS1H100A 意法半导体 | 功能相似 | MBRS1100T3G和STPS1H100A的区别 |
B2100-13-F 美台 | 功能相似 | MBRS1100T3G和B2100-13-F的区别 |
STPS1H100U 意法半导体 | 功能相似 | MBRS1100T3G和STPS1H100U的区别 |
