M20-1070700

M20-1070700图片1
M20-1070700图片2
M20-1070700图片3
M20-1070700图片4
M20-1070700图片5

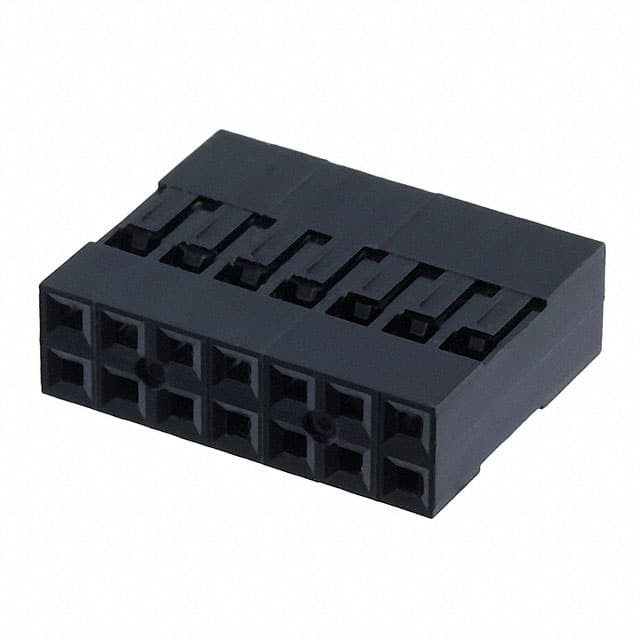

M20-1070700图片6
M20-1070700概述

HARWIN  M20-1070700  线至板连接器, M20-1系列, 14 触点, 插座, 2.54 mm, 压接, 2 排

压接外壳,适合与 M20-118 触点一起使用,典型库存号 681-2878


欧时:
### 连接器压接外壳,适合与 M20-118 触点一起使用,典型库存号 681-2878### 2.54mm Harwin M20 系列


得捷:
2.54MM 14POS DIL FEMALE CRIMP


贸泽:
集管和线壳 7+7 PIN DIL HOUSING


e络盟:
连接器外壳, M20-1系列, 插座, 14 路, 2.54 mm, M20系列压接触点


艾睿:
Conn Housing F 14 POS 2.54mm Crimp ST Cable Mount


安富利:
2.54mm 0.1" Pitch DIL Female Crimp Housing, 7+7 contacts


Newark:
# HARWIN  M20-1070700  Wire-To-Board Connector, M20-1 Series, Crimp, Receptacle, 14, 2.54 mm


M20-1070700中文资料参数规格
技术参数

触点数 14

极性 Female

额定电压AC 250 V

额定电流 3 A

绝缘电阻 1 MΩ

排数 2

针脚数 14

接触电阻 15 mΩ

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 250 VAC

封装参数

引脚间距 2.54 mm

外形尺寸

长度 17.98 mm

宽度 5.08 mm

高度 5.08 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, Commercial, 工业, 商业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买M20-1070700
型号: M20-1070700
制造商: Harwin
描述:HARWIN  M20-1070700  线至板连接器, M20-1系列, 14 触点, 插座, 2.54 mm, 压接, 2 排
替代型号M20-1070700
型号/品牌 代替类型 替代型号对比

M20-1070700

Harwin

当前型号

当前型号

22-55-2141

莫仕

类似代替

M20-1070700和22-55-2141的区别

104482-6

泰科

功能相似

M20-1070700和104482-6的区别
