MC14016BDR2G

MC14016BDR2G图片1
MC14016BDR2G图片2
MC14016BDR2G图片3
MC14016BDR2G图片4
MC14016BDR2G图片5
MC14016BDR2G图片6
MC14016BDR2G图片7
MC14016BDR2G图片8
MC14016BDR2G图片9
MC14016BDR2G图片10
MC14016BDR2G图片11

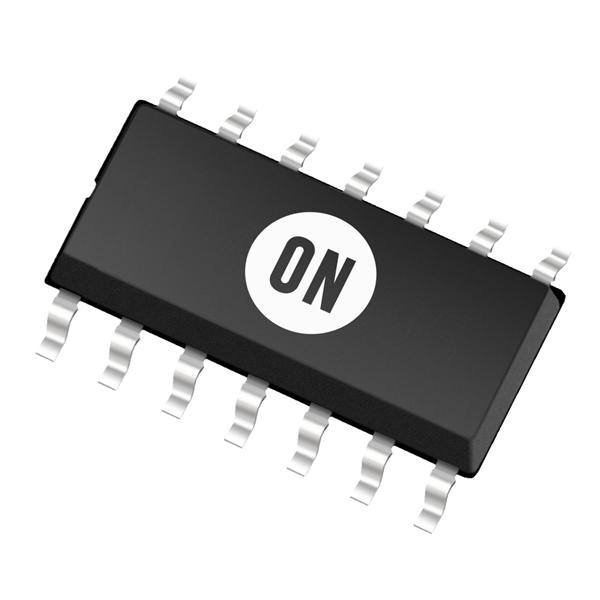

MC14016BDR2G图片12
MC14016BDR2G图片13
MC14016BDR2G图片14
MC14016BDR2G图片15
MC14016BDR2G图片16
MC14016BDR2G概述

4000 系列编码器/解码器,多路复用器/多路输出选择器,ON Semiconductor### 4000 CMOS 逻辑系列,ON SemiconductorCMOS 系列设备 宽工作电压范围:3 至 18V

4000 系列编码器/解码器,多路复用器/多路输出选择器,

### 4000 CMOS 逻辑系列,ON Semiconductor

CMOS 系列设备

宽工作电压范围:3 至 18V


得捷:
IC SWITCH 1X1 14SOIC


立创商城:
四路模拟开关/四路多路复用器


欧时:
4000 系列编码器/解码器,多路复用器/多路输出选择器,ON Semiconductor### 4000 CMOS 逻辑系列,ON SemiconductorCMOS 系列设备 宽工作电压范围:3 至 18V


贸泽:
模拟开关 IC 3-18V Quad Analog Sw -55 to 125 deg C


e络盟:
模拟开关, 4 放大器, SPST, 660 ohm, 3V 至 18V, SOIC, 14 引脚


艾睿:
Analog Switch Quad SPST Automotive 14-Pin SOIC N T/R


Allied Electronics:
MC14016BDR2G, Multiplexer Quad SPST, 3 - 18 V dc, 14-Pin SOIC


安富利:
Analog Switch Quad SPST 14-Pin SOIC T/R


Chip1Stop:
Analog Switch Quad SPST 14-Pin SOIC N T/R


Verical:
Analog Switch Quad SPST Automotive 14-Pin SOIC N T/R


力源芯城:
四模拟分配器


Win Source:
IC SWITCH 1X1 14SOIC


MC14016BDR2G中文资料参数规格
技术参数

电源电压DC 18.0 V

电容 5 pF

无卤素状态 Halogen Free

输出接口数 4

触点类型 SPST

电路数 4

通道数 4

针脚数 14

耗散功率 500 mW

静态电流 1 µA

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

3dB带宽 37 MHz

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

MC14016BDR2G引脚图与封装图
MC14016BDR2G引脚图
MC14016BDR2G封装图
MC14016BDR2G封装焊盘图
在线购买MC14016BDR2G
型号: MC14016BDR2G
描述:4000 系列编码器/解码器,多路复用器/多路输出选择器,ON Semiconductor ### 4000 CMOS 逻辑系列,ON Semiconductor CMOS 系列设备 宽工作电压范围:3 至 18V
替代型号MC14016BDR2G
型号/品牌 代替类型 替代型号对比

MC14016BDR2G

ON Semiconductor 安森美

当前型号

当前型号

MC14016BDG

安森美

完全替代

MC14016BDR2G和MC14016BDG的区别

MC14016BFELG

安森美

完全替代

MC14016BDR2G和MC14016BFELG的区别

MC14016BD

安森美

类似代替

MC14016BDR2G和MC14016BD的区别
