MUR4100ERLG

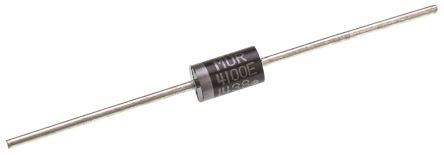

MUR4100ERLG图片1

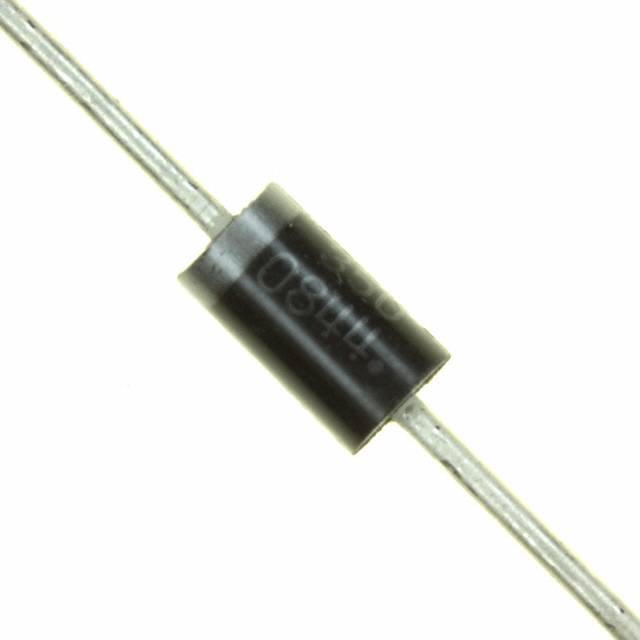

MUR4100ERLG图片2

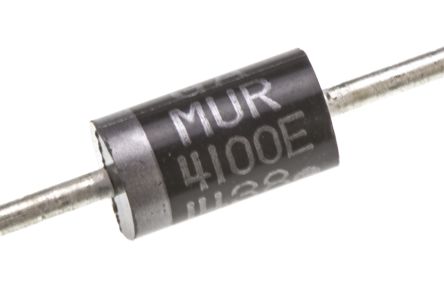

MUR4100ERLG图片3

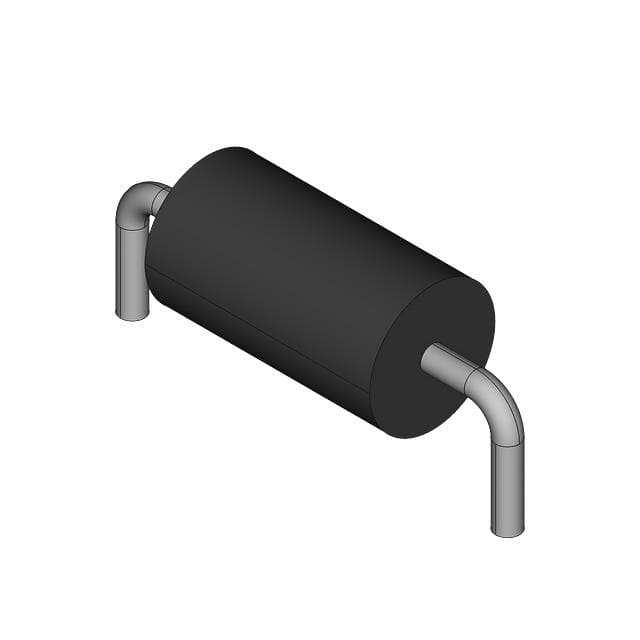

MUR4100ERLG图片4

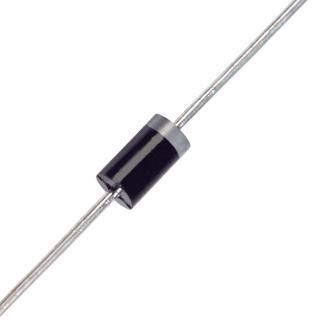

MUR4100ERLG图片5
MUR4100ERLG图片6

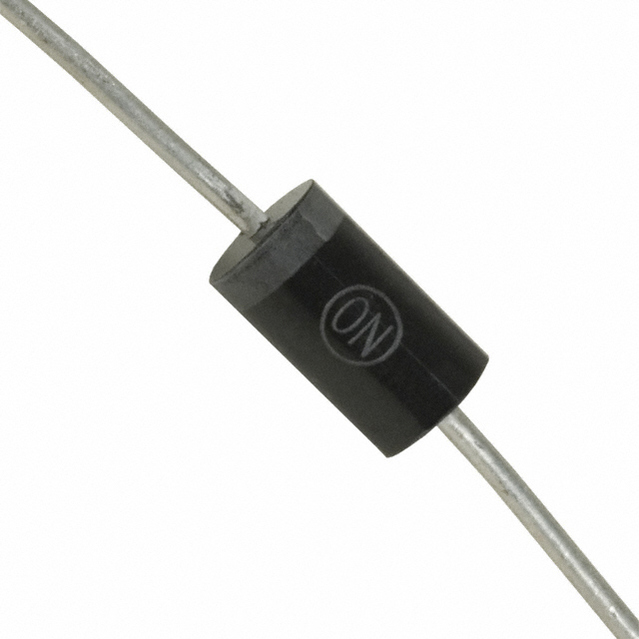

MUR4100ERLG图片7
MUR4100ERLG图片8
MUR4100ERLG图片9
MUR4100ERLG图片10
MUR4100ERLG图片11
MUR4100ERLG图片12
MUR4100ERLG图片13
MUR4100ERLG图片14
MUR4100ERLG图片15
MUR4100ERLG图片16
MUR4100ERLG图片17
MUR4100ERLG概述

ON SEMICONDUCTOR  MUR4100ERLG  标准功率二极管, 单, 1 kV, 4 A, 1.85 V, 75 ns, 70 A

整流器,4A 至 9A,

### 标准

带 NSV- 或 S- 前缀的制造商部件号符合 AEC-Q101 汽车等级。


得捷:
DIODE GEN PURP 1KV 4A AXIAL


欧时:
### 整流器二极管,4A 至 9A,ON Semiconductor### 标准Products with NSV- or S-prefixed Manufacturer Part Nos are AEC-Q101 automotive qualified.### 二极管和整流器,ON Semiconductor


立创商城:
MUR4100ERLG


e络盟:
ON SEMICONDUCTOR  MUR4100ERLG  FAST RECOVERY DIODE, 4A, 1KV, AXIAL


艾睿:
Converting from AC to DC is simple when using a switching diode MUR4100ERLG rectifier from ON Semiconductor. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. This rectifier has a minimum operating temperature of -65 °C and a maximum of 175 °C. Its peak non-repetitive surge current is 70 A, while its maximum continuous forward current is 4@Ta=35C A. It is made in a single configuration.


Allied Electronics:
ON Semi MUR4100ERLG, Switching Diode, 1000V 4A, 100ns, 2-Pin DO-201AD


安富利:
Diode Switching 1KV 4A 2-Pin Case 267-05 T/R


Chip1Stop:
Diode Switching 1KV 4A 2-Pin Case 267-05 T/R


TME:
Diode: rectifying; THT; 1kV; 4A; Package: reel, tape; DO201AD


Verical:
Diode Switching 1KV 4A 2-Pin Case 267-05 T/R


Newark:
# ON SEMICONDUCTOR  MUR4100ERLG  Standard Power Diode, 1 kV, 4 A, Single, 1.85 V, 75 ns, 70 A


Win Source:
DIODE GEN PURP 1KV 4A DO201AD


MUR4100ERLG中文资料参数规格
技术参数

额定电压DC 1.00 kV

额定电流 4.00 A

无卤素状态 Halogen Free

输出电流 ≤4.00 A

负载电流 4 A

针脚数 2

正向电压 1.85V @4A

极性 Standard

热阻 53℃/W RθJA

反向恢复时间 100 ns

正向电流 4 A

最大正向浪涌电流(Ifsm) 70 A

正向电压Max 1.85 V

正向电流Max 4 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温Max 175 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201AD

外形尺寸

长度 9.5 mm

宽度 5.3 mm

高度 5.3 mm

封装 DO-201AD

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 电源管理, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

MUR4100ERLG引脚图与封装图
MUR4100ERLG引脚图
MUR4100ERLG封装图
MUR4100ERLG封装焊盘图
在线购买MUR4100ERLG
型号: MUR4100ERLG
描述:ON SEMICONDUCTOR  MUR4100ERLG  标准功率二极管, 单, 1 kV, 4 A, 1.85 V, 75 ns, 70 A
替代型号MUR4100ERLG
型号/品牌 代替类型 替代型号对比

MUR4100ERLG

ON Semiconductor 安森美

当前型号

当前型号

MUR460RLG

安森美

类似代替

MUR4100ERLG和MUR460RLG的区别

MUR4100EG

安森美

类似代替

MUR4100ERLG和MUR4100EG的区别

MUR4100ERL

安森美

类似代替

MUR4100ERLG和MUR4100ERL的区别
