MC14016BDG

MC14016BDG图片1
MC14016BDG图片2
MC14016BDG图片3
MC14016BDG图片4
MC14016BDG图片5
MC14016BDG图片6
MC14016BDG图片7
MC14016BDG图片8
MC14016BDG图片9
MC14016BDG图片10
MC14016BDG图片11
MC14016BDG图片12
MC14016BDG图片13
MC14016BDG概述

ON SEMICONDUCTOR  MC14016BDG  模拟开关, SPST, 4 放大器, 300 ohm, 3V 至 18V, SOIC, 14 引脚

电路 IC 开关 1:1 400 欧姆 14-SOIC


欧时:
ON Semiconductor, MC14016BDG


得捷:
IC SWITCH 1X1 14SOIC


艾睿:
Analog Switch Quad SPST Automotive 14-Pin SOIC N Tube


安富利:
Analog Switch Quad SPST 14-Pin SOIC Rail


Chip1Stop:
Analog Switch Quad SPST Automotive 14-Pin SOIC N Tube


TME:
IC: digital; multiplexer, switch; Channels:4; CMOS; SMD; SO14


Verical:
Analog Switch Quad SPST Automotive 14-Pin SOIC N Tube


Newark:
# ON SEMICONDUCTOR  MC14016BDG  Analog Switch, Quad Channel, SPST, 4 Channels, 300 ohm, 3V to 18V, SOIC, 14 Pins


力源芯城:
四模拟分配器


Win Source:
IC SWITCH 1X1 14SOIC


MC14016BDG中文资料参数规格
技术参数

电源电压DC 18.0 V

电容 5 pF

无卤素状态 Halogen Free

输出接口数 4

触点类型 SPST

电路数 4

通道数 4

针脚数 14

耗散功率 500 mW

静态电流 1 µA

逻辑门个数 4

带宽 54.0 MHz

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

3dB带宽 37 MHz

耗散功率Max 500 mW

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC14016BDG引脚图与封装图

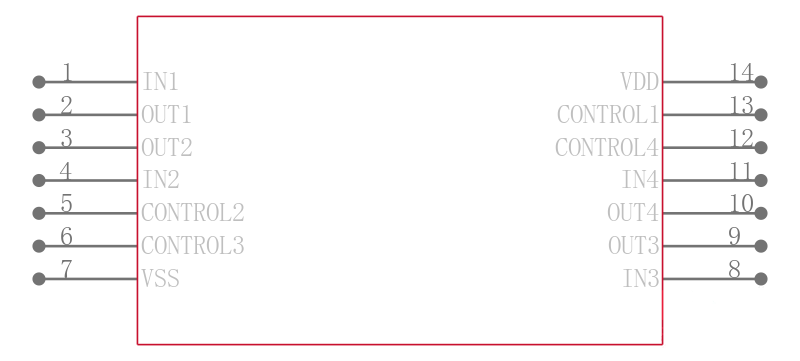

MC14016BDG引脚图
MC14016BDG封装图
MC14016BDG封装焊盘图
在线购买MC14016BDG
型号: MC14016BDG
描述:ON SEMICONDUCTOR  MC14016BDG  模拟开关, SPST, 4 放大器, 300 ohm, 3V 至 18V, SOIC, 14 引脚
替代型号MC14016BDG
型号/品牌 代替类型 替代型号对比

MC14016BDG

ON Semiconductor 安森美

当前型号

当前型号

MC14016BDR2G

安森美

完全替代

MC14016BDG和MC14016BDR2G的区别

MC14016BFELG

安森美

完全替代

MC14016BDG和MC14016BFELG的区别

MC14016BD

安森美

类似代替

MC14016BDG和MC14016BD的区别
