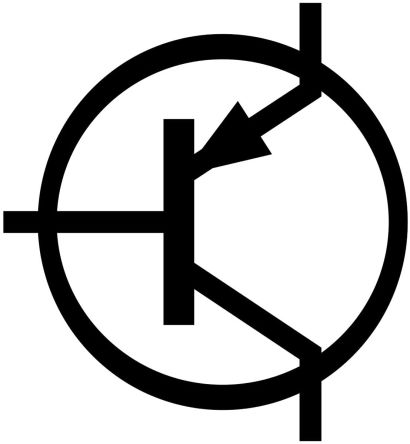

ON SEMICONDUCTOR MJD210RLG 双极性晶体管, PNP, -25V D-PAK
PNP 功率，
### 标准
带 NSV 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。
### ，On Semiconductor
ON Semiconductor 的各种双极晶体管，包括以下类别：
小信号晶体管
功率晶体管
双晶体管
复合晶体管对
高电压晶体管
射频晶体管
双极/FET 晶体管
频率 65 MHz
额定电压DC -25.0 V
额定电流 -5.00 A
针脚数 3
极性 NPN, PNP
耗散功率 12.5 W
击穿电压集电极-发射极 25 V
集电极最大允许电流 5A
最小电流放大倍数hFE 45 @2A, 1V
额定功率Max 1.4 W
直流电流增益hFE 70
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 1400 mW
安装方式 Surface Mount
引脚数 3

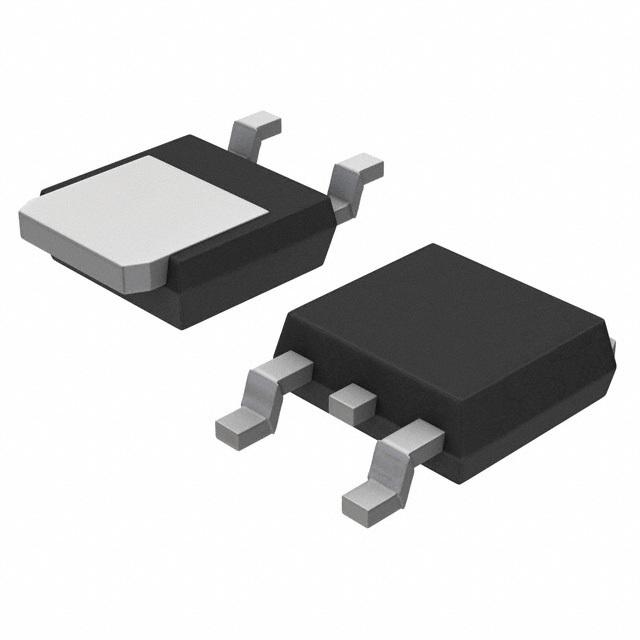

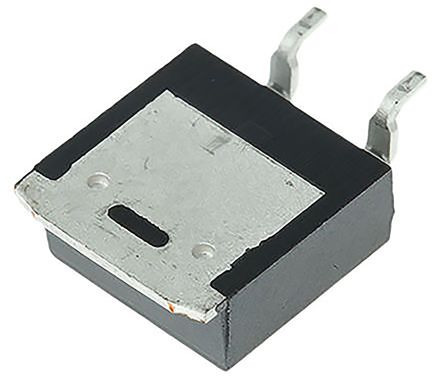

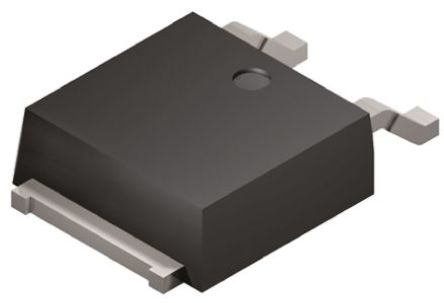

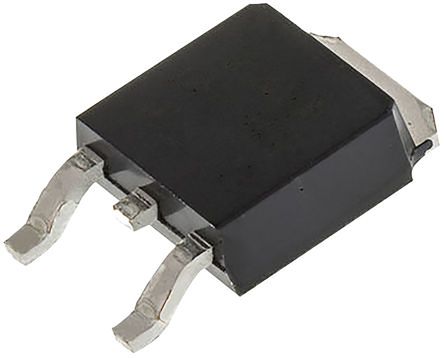

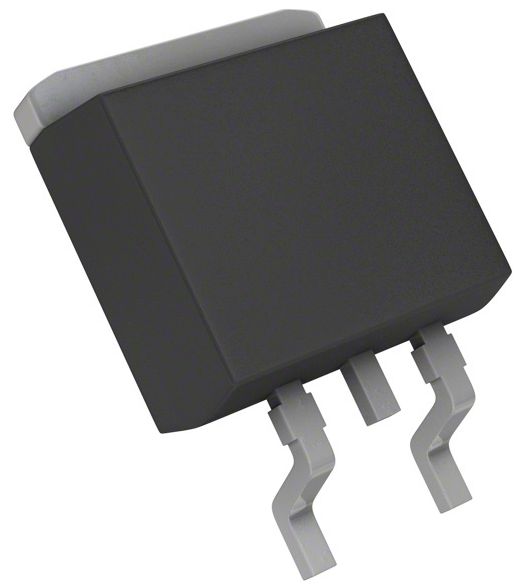

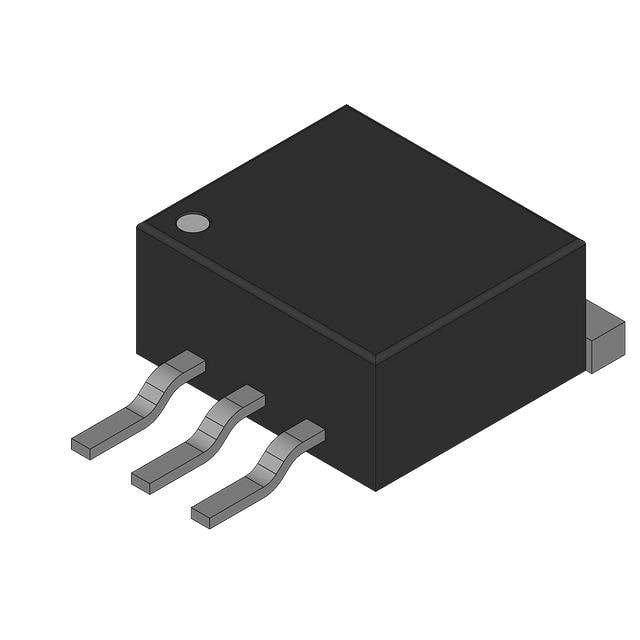

封装 TO-252-3
长度 6.73 mm
宽度 6.22 mm
高度 2.38 mm
封装 TO-252-3
材质 Silicon
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MJD210RLG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MJD210T4 安森美 | 完全替代 | MJD210RLG和MJD210T4的区别 |
MJD210TF 安森美 | 完全替代 | MJD210RLG和MJD210TF的区别 |
MJD210T4G 安森美 | 类似代替 | MJD210RLG和MJD210T4G的区别 |
