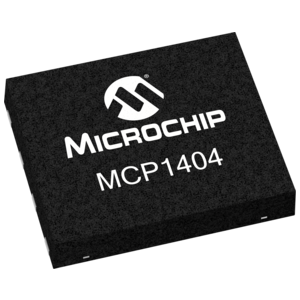

MCP1403/1404/1405 MOSFET 驱动器### MOSFET 和 IGBT 驱动器，Microchip
MCP1403/1404/1405 MOSFET 驱动器
得捷:
IC GATE DRVR LOW-SIDE 8DFN
欧时:
Microchip MCP1404-E/MF 双 MOSFET 功率驱动器, 4.5A, 4.5 → 18 V电源, 8引脚 DFN封装
立创商城:
低边 IGBT MOSFET 灌:4.5A 拉:4.5A
贸泽:
门驱动器 4.5A Dual MOSFET Drvr
艾睿:
Driver 4.5A 2-OUT Low Side Non-Inv Automotive 8-Pin DFN-S EP Tube
Allied Electronics:
MCP1404-E/MF, Dual MOSFET Power Driver 4.5A, 4.5 to 18V, Non-Inverting, 8-Pin DFN
Chip1Stop:
Driver 4.5A 2-OUT Lo Side Non-Inv 8-Pin DFN-S EP Tube
电源电压DC 4.50V min
上升/下降时间 15ns, 18ns
输出接口数 2
上升时间 15 ns
输出电流Max 4.5 A
下降时间 18 ns
下降时间Max 28 ns
上升时间Max 28 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 18V
电源电压Max 18 V
电源电压Min 4.5 V
安装方式 Surface Mount

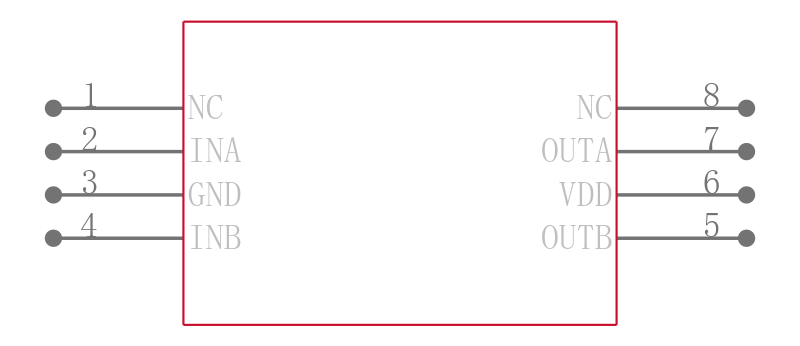

引脚数 8

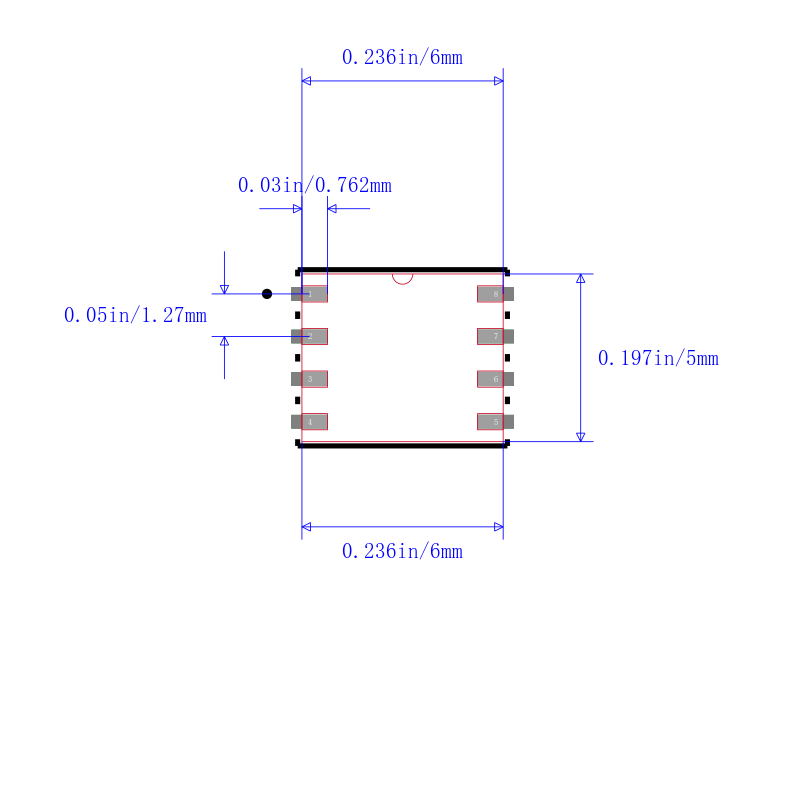

封装 DFN-8
长度 4.92 mm
宽度 5.99 mm
高度 0.95 mm
封装 DFN-8
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCP1404-E/MF Microchip 微芯 | 当前型号 | 当前型号 |
MCP1404T-E/MF 微芯 | 完全替代 | MCP1404-E/MF和MCP1404T-E/MF的区别 |
