MC74LVX257DR2G概述

四路2通道多路复用器与三态输出 Quad 2-Channel Multiplexer with 3-State Outputs

Quad 2-Channel Multiplexer with 3-State Outputs

得捷:
IC MULTIPLEXER 4 X 2:1 16SOIC

立创商城:
多路复用器单电源 2V~5.5V

贸泽:
编码器、解码器、复用器和解复用器 2-3.6V Quad 3-State 2-Channel

艾睿:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC T/R

安富利:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC T/R

MC74LVX257DR2G中文资料参数规格

技术参数

电源电压DC 3.30 V

无卤素状态 Halogen Free

触点类型 DPST

耗散功率 200 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 200 mW

电源电压 2V ~ 5.5V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

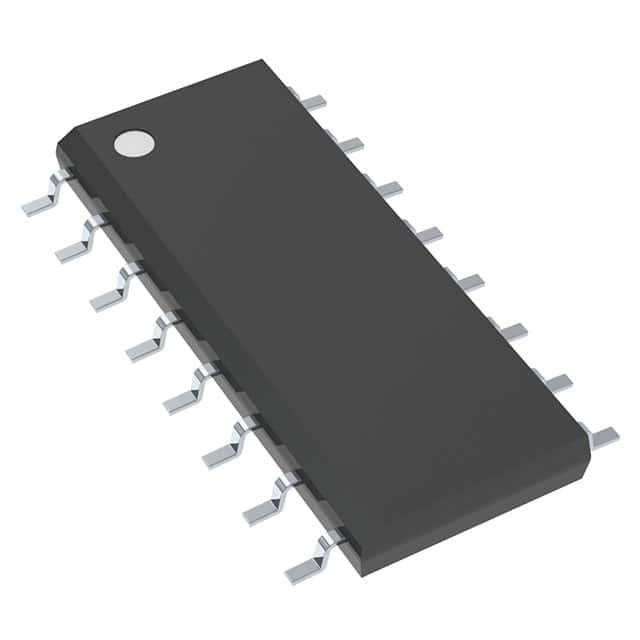

MC74LVX257DR2G引脚图与封装图

在线购买MC74LVX257DR2G

型号： MC74LVX257DR2G

描述：四路2通道多路复用器与三态输出 Quad 2-Channel Multiplexer with 3-State Outputs

替代型号MC74LVX257DR2G

型号/品牌	代替类型	替代型号对比
MC74LVX257DR2G ON Semiconductor 安森美	当前型号	当前型号
MC74LVX257DR2 安森美	完全替代	MC74LVX257DR2G和MC74LVX257DR2的区别
MC74LVX257MG 安森美	完全替代	MC74LVX257DR2G和MC74LVX257MG的区别
MC74LVX257MELG 安森美	完全替代	MC74LVX257DR2G和MC74LVX257MELG的区别
