PTN78060AAZT参数规格_中文资料_数据手册PDF

PTN78060AAZT概述

15 -W ，宽输入可调节正到负电压调节模块 15-W, WIDE-INPUT ADJUSTABLE POSITIVE-TO-NEGATIVE VOLTAGE REGULATOR MODULE

非隔离 PoL 模块直流转换器 1 输出 -15 ~ -3.3V - - 3A 9V - 28.7V 输入

得捷:
DC DC CONVERTER -15 TO -3.3V

艾睿:
Module DC-DC 1-OUT -3V to -15V 3A 15W Automotive 7-Pin DIP SMD Module T/R

安富利:
Module DC-DC 1-OUT -15V to -3V 3A 15W 7-Pin DIP Module

Verical:
Module DC-DC 1-OUT -3V to -15V 3A 15W Automotive 7-Pin DIP SMD Module T/R

PTN78060AAZT中文资料参数规格

技术参数

电源电压DC 20.0 V

额定功率 15 W

输出接口数 1

输入电压DC 9.00V ~ 29.0V

输出电压 -3.00 V, -15.0 V min

输出电流 3 A

调节输出数 1

输出功率 15 W

拓扑结构 Buck, Boost

输入电压Max 28.7 V

输入电压Min 9 V

输出电流Max 3 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 9V ~ 29V

封装参数

安装方式 Surface Mount

引脚数 7

封装 SMD-7

外形尺寸

高度 8.75 mm

封装 SMD-7

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

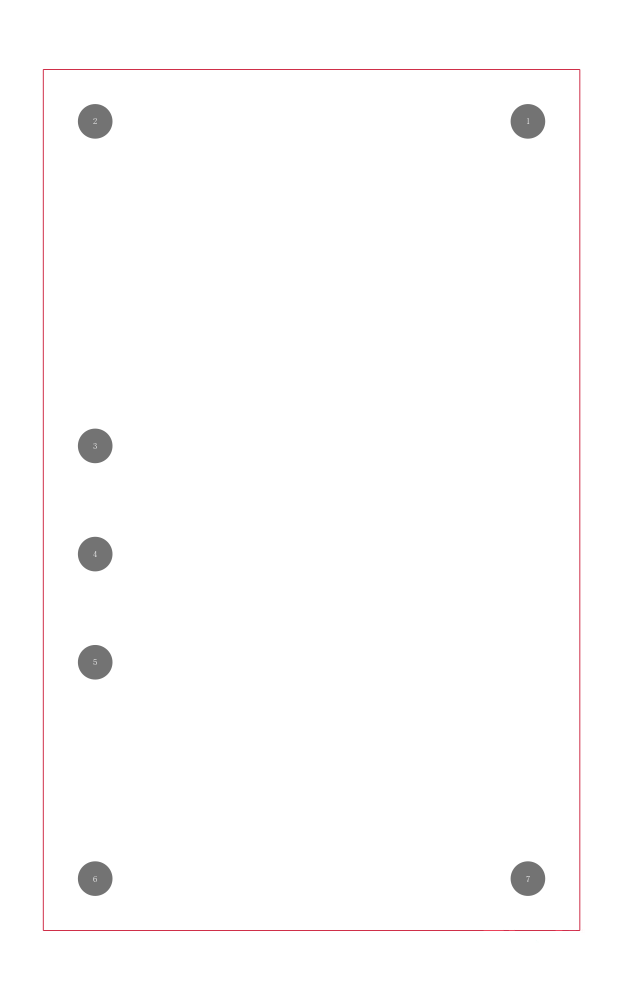

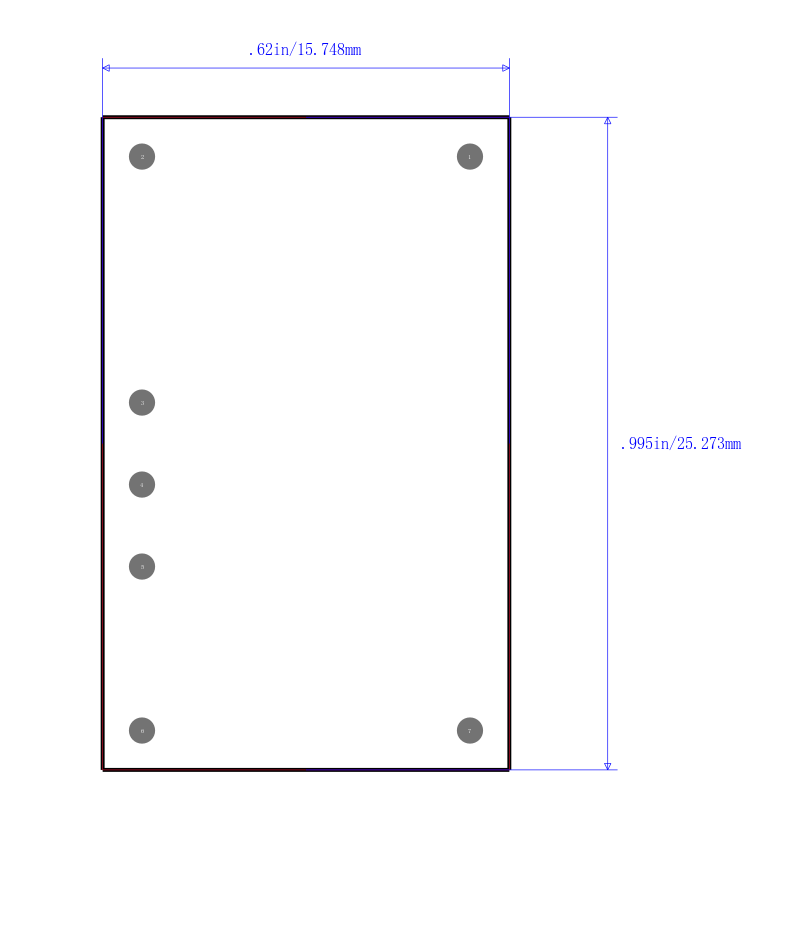

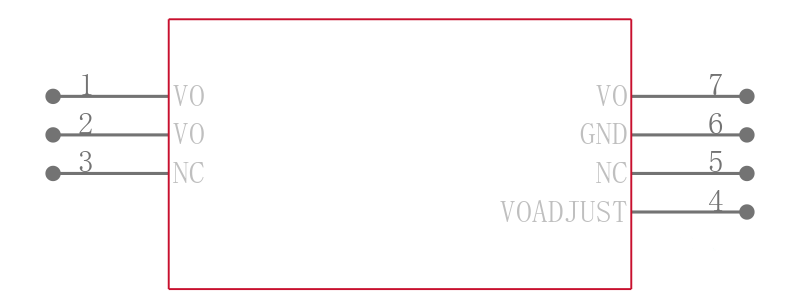

PTN78060AAZT引脚图与封装图

在线购买PTN78060AAZT

型号： PTN78060AAZT

制造商： TI 德州仪器

描述：15 -W ，宽输入可调节正到负电压调节模块 15-W, WIDE-INPUT ADJUSTABLE POSITIVE-TO-NEGATIVE VOLTAGE REGULATOR MODULE

立即咨询

替代型号PTN78060AAZT

型号/品牌	代替类型	替代型号对比
PTN78060AAZT TI 德州仪器	当前型号	当前型号
PTN78060AAS 德州仪器	完全替代	PTN78060AAZT和PTN78060AAS的区别
PTN78060HAZ 德州仪器	类似代替	PTN78060AAZT和PTN78060HAZ的区别
PTN78060WAZ 德州仪器	类似代替	PTN78060AAZT和PTN78060WAZ的区别
