PTH05T210WAZT参数规格_中文资料_数据手册PDF

PTH05T210WAZT概述

30 -A ， 5 -V输入的非隔离宽输出调节，电源模块瓦特/的TurboTrans 30-A, 5-V INPUT, NON-ISOLATED, WIDE OUTPUT ADJUST, POWER MODULE w/ TURBOTRANS

Non-Isolated PoL Module DC DC Converter 1 Output 0.7 ~ 3.6V 30A 4.5V - 5.5V Input

得捷:
DC DC CONVERTER 0.7-3.6V

贸泽:
非隔离式DC/DC转换器 30A 4.5-5.5V-Input/ Wide-Out Adj Pwr Mdl

艾睿:
Module DC-DC 5VIN 1-OUT 0.7V to 3.6V 30A 14-Pin SMD Module T/R

安富利:
Module DC-DC 1-OUT 0.7V to 3.6V 30A 14-Pin DIP Module T/R

Verical:
Module DC-DC 5VIN 1-OUT 0.7V to 3.6V 30A 14-Pin SMD Module T/R

PTH05T210WAZT中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 1

输入电压DC 4.50V ~ 5.50V

输出电压 0.7V ~ 3.6V

输出电流 30 A

调节输出数 1

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 30 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SMD-14

外形尺寸

高度 8.75 mm

封装 SMD-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

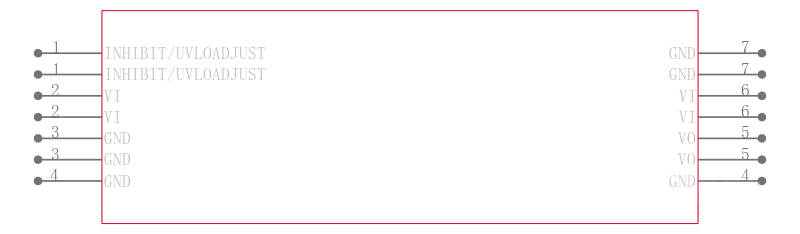

PTH05T210WAZT引脚图与封装图

在线购买PTH05T210WAZT

型号： PTH05T210WAZT

描述：30 -A ， 5 -V输入的非隔离宽输出调节，电源模块瓦特/的TurboTrans 30-A, 5-V INPUT, NON-ISOLATED, WIDE OUTPUT ADJUST, POWER MODULE w/ TURBOTRANS

替代型号PTH05T210WAZT
