PJ-037AH

PJ-037AH图片1

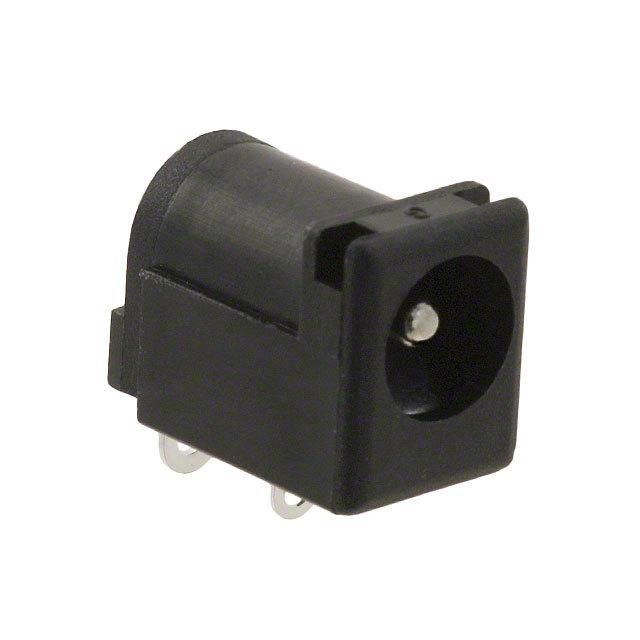

PJ-037AH图片2
PJ-037AH图片3
PJ-037AH图片4
PJ-037AH图片5
PJ-037AH图片6
PJ-037AH概述

16 Vdc 2 mm 引脚 直角 DC 电源 插孔 14.5 x 9 x 11 mm

套管 - 电源连接器 插孔 2.10mm 内径(0.083"),5.50mm 外径(0.217") 通孔,直角


得捷:
CONN PWR JACK 2X5.5MM SOLDER


欧时:
power jack, 2.0 x 5.5 mm, horizontal, th


贸泽:
直流电源连接器 Power Jacks


艾睿:
Conn DC Power Jack RCP 2 POS Solder Pot RA Thru-Hole 3 Terminal 1 Port


Verical:
Conn DC Power RCP 2 POS Solder Pot RA Thru-Hole 3 Terminal 1 Port


PJ-037AH中文资料参数规格
技术参数

触点数 2

极性 Male

额定电流 5 A

绝缘电阻 100 MΩ

方向 Horizontal

接触电阻 50 mΩ

拔插次数 5000

屏蔽 No

额定电流Max 5 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压Max 24 VDC

额定电压 24 VDC

接触电阻Max 50 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 11 mm

物理参数

颜色 Black

触点材质 Copper

材质 Brass

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

PJ-037AH引脚图与封装图
PJ-037AH引脚图

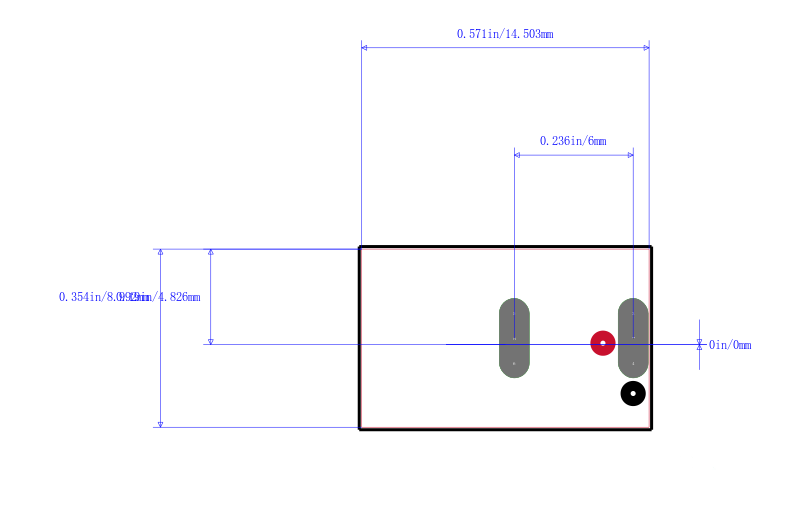

PJ-037AH封装图
PJ-037AH封装焊盘图
在线购买PJ-037AH
型号: PJ-037AH
制造商: CUI
描述:16 Vdc 2 mm 引脚 直角 DC 电源 插孔 14.5 x 9 x 11 mm
